ATOM 3D Printer Group 造訪社團 » 新手

原文網址 Kevin Lee
2016-02-29 16:51:11

[ 新手發問 ]
拿到ATOM組好機器後，馬上試印，試印結果還算成功，加熱速度跟使用上都算正常，但在之後就沒成功過，開始出現加熱速度很慢，後來出現Err: MINTEMP的問題，爬文後發現有類似問題，有重新檢查線路跟重新灌韌體，Err: MINTEMP的問題就沒出現，但只要選「加熱到200度」選項就會出現溫度上不去以及變壓器上的小藍燈跟LCD螢幕微微的閃爍跟聲音，想請問是電壓還是變壓器出問題？

Kevin Lee
2016-02-29 16:54:54

溫度上升非常緩慢，最高也只到160度就上不去，換過插座也都出現一樣問題

Kwok Tony
2016-02-29 16:55:26

擋風片有沒有裝好?

Kevin Lee
2016-02-29 16:59:17

有裝好，是第二次試印後就開始出現上述問題
其他AUTO HOME跟AUTO LEVEL都正常，唯獨加熱上不去

Kwok Tony
2016-02-29 17:02:41

擋風片有沒有裝好可以試一下，把風扇離線全關，如果溫度能上，就是說擋風片沒裝好

Kevin Lee
2016-02-29 17:05:26

好，晚點回去試試看
那想請問一般你們加熱時變壓器或者LCD燈會微微閃爍跟小噪音嘛？因為只成功一次不確定是否正常

Kwok Tony
2016-02-29 17:08:01

加熱很快，我的只聽到風扇聲，LCD沒看到有閃爍

JC Wang
2016-02-29 17:16:04

哇你買了好猛

廖新弘
2016-02-29 17:27:08

熱敏電阻的電缐檢查一下，因為出現異常訊號，有時候裝擋風片沒有留意，電缐被割傷了

原文網址 劉柏葳
2016-02-11 07:32:52

不好意思新手想問個問題
在效正都一直脫桿
是哪個部分有問題嗎？
而且噴頭碰觸到列印平面的聲音超大要調整什麼呢？
微動開關也一直有在調可是還是一直脫桿？

廖新弘
2016-02-11 08:26:40

上蓋拉鬆一點看看

廖新弘
2016-02-11 08:41:11

https://atom3dp.squarespace.com/new-index-chi

李穆
2016-02-11 09:23:46

微動開關螺絲頂太剛好，點兩下上蓋板金疲勞了就彈不回來，螺絲多轉90度進去就會好了

Mark Chen
2016-02-11 18:28:13

螺絲鎖太深?

劉柏葳
2016-02-20 17:11:05

謝謝

原文網址 張師彬
2016-02-01 11:54:10

請教各位前輩，當圖面匯入kisslicer時，曲面顏色兩種都正常嗎?
因為左側的本來有出現mesh error 的視窗，但我修完圖之後就沒出現了，不知這樣的圖面是否就可以使用?
我是剛印製完範例檔的新手，請大家多多指教。

Ver Worlding Max
2016-02-01 12:28:44

可以印了

Chien Lin
2016-02-01 14:19:55

不是因為超出設定的列印尺寸而變橘嗎？

鄭政浤
2016-02-01 15:57:52

左邊那個已經超出範圍所以變橘了
列印範圍也變紅色顯示錯誤
再來底板設定是方形的? …… 查看更多

原文網址 Timmy Chen
2016-01-31 16:01:45

您們好，我是一位才使用ATOM 2.0不到一個月的新手，誠懇地想向大家請教，在0.05mm的最高精度下，應該要注意那些設定?

才能讓0.05mm的PLA線確實貼在玻璃(我有事先在玻璃塗上口紅膠)，也能確實地列印至完成(先不論列印物品的形狀、壁厚)

以上，希望大家可以分享一下，謝謝您們。

Clarence Lee
2016-01-31 16:03:06

第一層0.2mm之類的...後面0.05 ok ;p

Timmy Chen
2016-01-31 16:04:23

目前1mm~0.15mm的程度就還可以去弄懂怎麼設定好(只是印出來的列印品的表面上，會有明顯的線條堆積)

0.1mm以下就束手無策wwwww
跟KISSlicer好難"溝通"wwww

Timmy Chen
2016-01-31 16:06:01

第一層0.2mm是在那裡設定?
後面的0.05mm是在那裡設定?
除此之外，也需要注意風扇、馬達速度的設定嗎?

謝謝您的第一時間迅速回覆。

Clarence Lee
2016-01-31 16:09:46

層高決定的...
第一層可以用bed roughness去補..像是0.05層高 bed roughness設定 0.15第一層就會0.2
0.1mm以下有線條過多的問題就是擠出量要校正...

Timmy Chen
2016-01-31 16:15:30

這樣設定0.15mm--->第一層就會有接近0.2mm

Timmy Chen
2016-01-31 16:17:14

然後0.05mm的擠出量，請問這個設定是否正確嗎?

Bise Chen
2016-01-31 16:51:10

賓果～

Clarence Lee
2016-01-31 16:56:16

Extrution Width 設0.4

Timmy Chen
2016-01-31 17:00:00

我是參考"寶典"，上面的確有提寫到可在 Extrution Width 輸入0.3~0.4mm。

若是0.4mm，Number of Loops要跑4圈，所以Skin Thuckness要控制在1.6mm以下為佳

所以在Skin Thuckness輸入1.2~1.5mm會有什麼樣的效果?

Clarence Lee
2016-01-31 17:03:23

最好是整數倍數，噴嘴理論上是0.4規格。這邊設0.3可能擠出量會偏差要另外校正

Timmy Chen
2016-01-31 17:11:03

原來如此，受教了，感謝 Clarence Lee 的無私分享使用心得!

Timmy Chen
2016-01-31 17:11:27

呵呵， Bise Chen ，謝謝

Clarence Lee
2016-01-31 17:37:07

擠出量微調可以從M92 E200去上下調整 (LCD內E Steps/mm也等同..)要存的話store 或是M500
或者...Material那頁..Flow tweak

Timmy Chen
2016-01-31 17:42:18

不好意思，我先確認一下
M92 E200是要輸入在G-code內?
LCD內E Steps/mm是怎麼去看?

要存的話store 或是M500或者Material那頁..Flow tweak
就這個我真的不熟(跪拜)~

Clarence Lee
2016-01-31 17:44:07

可以接pronterface 透過USB下Mcode設定..
或是透過LCD介面...

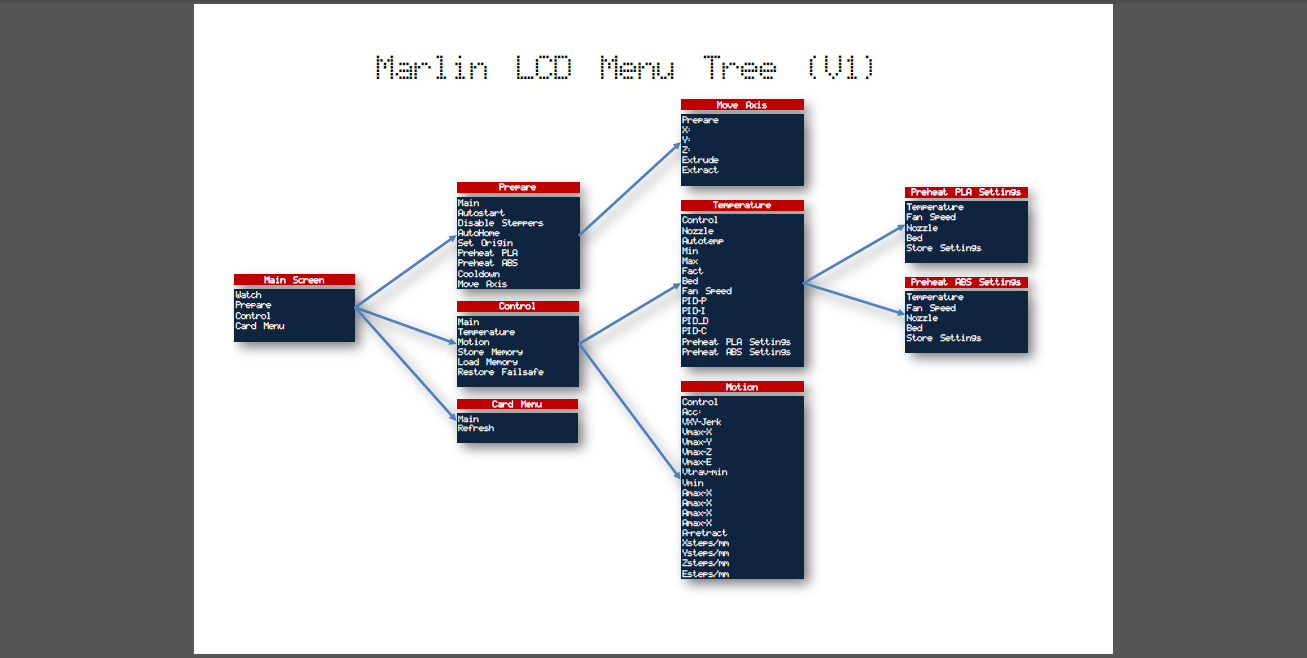

http://4.bp.blogspot.com/....../%E5%9C%96%E7%89%87+039.png

不完全正確的lcd menu tree (有空來編輯一下現在atom 版本的好了..)

Kisslicer的Material 那頁的flow tweak 預設是1 就看要1.xx or 0.xx去調整
兩個方式澤一就好...一個從印表機的韌體調整..一個是從切片軟體調整...

Timmy Chen
2016-01-31 17:46:24

我期待您編輯完後的分享~
原來有這麼多的細節要學習!

Timmy Chen
2016-02-01 12:43:11

有空可以到我的FB個人部落格工作室看看喔!

原文網址 邱奕中
2016-01-27 19:54:55

小弟是新手，在高度校正上馬上就遇到狀況。
Auto level 時，看到噴頭接觸玻璃盤的Z值是-20
我把Z-Offset調成0，也還是離紙面有一段距離。
一開始想說是韌體的關係，也刷了其他版本，但好像無關。
組裝上好像也沒出差錯。
現在完全崩潰不知道問題出在哪裡。

廖新弘
2016-01-27 20:07:13

http://atom3dp.squarespace.com/firstlayer-2/#head2

廖新弘
2016-01-27 20:08:13

Go to Zero 這段有執行嗎

邱奕中
2016-01-27 20:28:22

因為執行完後發現我已經將z-offset調成零還是無法接近紙面

廖新弘
2016-01-27 20:31:42

你玻璃上有加什麼

邱奕中
2016-01-27 20:34:12

照前置作業就只有塗口紅膠，並沒加任何東西。

邱奕中
2016-01-27 20:36:21

本來應該要塗口紅膠，可是怕A4只會黏住。

林學舜
2016-01-27 20:55:26

把速度調慢試試我之前常刮玻璃校正速度調到10%就沒發生過不過最近溫差大最好列印前先校一次

Clarence Lee
2016-01-27 21:06:37

碰不到z offset要往負的調啊

廖新弘
2016-01-27 21:06:54

再往上加，Z值應該是+0.**

邱奕中
2016-01-27 21:18:30

請問Z值再往上加，會使噴頭更靠近平台嗎?

林學舜
2016-01-27 21:20:26

Z值上加應該是上升(遠離)

邱奕中
2016-01-27 21:21:25

所以我應該往負的調，可是最多只能調到0.00。

邱奕中
2016-01-27 21:21:43

有什麼辦法可以調到負的嗎?

邱奕中
2016-01-27 21:23:02

有什麼辦法可以調成負的?

廖新弘
2016-01-27 21:26:32

你的觀念錯了，Z值加多少=微動開關被觸發的距離

廖新弘
2016-01-27 21:27:10

所以是+值不是-值

廖新弘
2016-01-27 21:27:32

你沒有把那邊文看完整

邱奕中
2016-01-27 21:33:06

我將z-offset調到零之後，還是離平面有一段距離，該如何下調?

廖新弘
2016-01-27 21:33:42

再加上去

Clarence Lee
2016-01-27 21:36:24

噗..看來官方那版本沒法往負的調？..
不過..你怎麼會差這麼大有點怪..
通常測完應該是偏低..
你用的韌體版本是？(確認一下沒用錯到2.0.4b吧？)
有接pronterface的話貼一下auto level之後的結果的array

邱奕中
2016-01-27 21:42:31

這個?

廖新弘
2016-01-27 22:04:30

問個問題，做autolevel時，噴頭有點玻璃嗎

邱奕中
2016-01-27 22:04:50

有的。

邱奕中
2016-01-27 22:05:08

點的時候Z=-20.00

廖新弘
2016-01-27 22:05:51

全部嗎

邱奕中
2016-01-27 22:14:08

應該是

廖新弘
2016-01-27 22:16:16

這段有執行嗎上傳完韌體後，請記得到LCD螢幕點選control-> restore failsafe -> store memory，再執行後續的列印工作。

邱奕中
2016-01-27 22:17:02

有，這段執行完後才進行autolevel

廖新弘
2016-01-27 22:18:03

關電重開呢

邱奕中
2016-01-27 22:31:25

好像沒什麼差。

廖新弘
2016-01-27 22:32:45

你可以拍段詳細的影片嗎，整個操作流程

邱奕中
2016-01-27 22:57:20

影片現在有點困難，我的操作流程是跟示範影片一樣的，只是最後goto zero完全差很多。

邱奕中
2016-01-27 22:59:09

邱奕中影片現在有點困難，我的操作流程是跟示範影片一樣的，只是最後goto zero完全差很多。

Clarence Lee
2016-01-27 23:10:11

你的z min 上很有問題吧..
仔細看一下調整的文件...
http://atom3dp.squarespace.com/firstlayer-2/#head5

另外就是拍一下三根X Y Z柱上面微動開關那邊的特寫
還有整台機器的全機照...

會測出15~30這差異總覺得你的Z 總行程怪怪的...

邱奕中
2016-01-27 23:42:42

邱奕中
2016-01-27 23:42:52

邱奕中
2016-01-27 23:43:02

邱奕中
2016-01-27 23:43:09

Clarence Lee
2016-01-27 23:47:30

檢查移動到各個測點的時候..是不是線有拉扯到造成誤觸提早觸發...

邱奕中
2016-01-27 23:51:33

並沒有這個問題，而且進行auto level，連動開關是噴頭部分的觸發，螺絲也沒問題。

Clarence Lee
2016-01-28 00:23:47

問題是你上面貼的G29的結果一看就差異很大很有問題....
還是等你上傳影片來看全程吧.......

z-min螺絲那邊要多注意...
官方的文件多看幾次..
你可能有環節有漏掉...

李穆
2016-01-28 04:27:54

那個z=-20應該只是噴頭移動的目標座標，並不是實際點到的位置

李穆
2016-01-28 04:28:50

goto zero後看一下螢幕z座標，真的是0嗎？

邱奕中
2016-01-28 08:52:50

上面那張圖是z=0的情況

Mark Chen
2016-01-28 10:12:38

Mark Chen
2016-01-28 10:12:48

Mark Chen
2016-01-28 10:13:22

https://www.youtube.com/watch?v=FZdGAFdXL28

Clarence Lee
2016-01-28 11:33:22

他實際點到的點有點早..這是想不透的...
沒影片不知道是啥情行..
https://www.facebook.com/photo.php?fbid=1023941284329133&set=p.1023941284329133&type=3&theater

李穆
2016-01-28 11:34:46

數值差好多！

Clarence Lee
2016-01-28 11:35:42

我是覺得一定有假/誤觸發發生..
但事主說都沒問題..這我就沒影片沒得判斷了....

李穆
2016-01-28 11:43:27

除了誤觸發我也想不到別的可能

邱奕中
2016-01-28 15:04:42

感謝各位，我已經找到辦法了。

李穆
2016-01-28 15:57:04

分享一下是什麼問題？

張張家祝
2016-01-28 16:24:40

通常用Auto Level 完就正常了，我有次也發生一樣的問題，所以我把定位速度降到30%之後就正常了，所以我不知道你後來怎麼解決這個問題的

廖新弘
2016-01-28 16:26:43

新的的韌體已經減速了

廖新弘
2016-01-28 18:04:04

我也想知道

Bise Chen
2016-01-28 22:38:51

那如果韌體中沒有做 G29減速的設計，
若要由GCODE列印時減速做G29，
語法應該怎麼寫呢？
GCODE 的維基沒有關於 G29 減速的範例。

http://reprap.org/wiki/G-code#G29:_Detailed_Z-Probe

李穆
2016-01-28 22:44:43

float z_probe() {
feedrate = homing_feedrate[X_AXIS];
prepare_move_raw();
st_synchronize();

enable_endstops(true);
float start_z = current_position[Z_AXIS];
long start_steps = st_get_position(Z_AXIS);

feedrate = 1000; <---------找他算帳

Bise Chen
2016-01-28 22:48:08

....好艱深....＠＠

李穆
2016-01-28 22:49:47

這是噴頭點玻璃的速度預設值，單位是mm/分鐘，以下自行發揮

Bise Chen
2016-01-28 22:53:58

可是這個feedrate可以寫進 kisslicer 的 Prefix嗎？＠＠

李穆
2016-01-29 00:06:13

沒辦法...除非改韌體

Yun Zon Zen
2016-02-26 06:02:49

我今天也遇到一樣的問題了
同樣是Z-offset無用
求解～～～～～～～～～

原文網址 陳大川
2016-01-23 15:44:47

新手加入
不好意思我在升級韌體時出現這個訊息也沒辦法成功更新
請問是什麼原因呢

陳竑吾
2016-01-23 15:55:15

應該是電腦與機台之間的通訊失敗

廖新弘
2016-01-23 16:12:56

官網有線上寶典查一下

Roy Lo
2016-01-23 16:21:21

我的MAC 打開 arduino 的右下角的資訊是這樣, 可以先用Printrun-Mac 確認是否可連線~

蘇子中
2016-01-23 17:38:46

通常是com port選錯，無法連線

陳大川
2016-01-23 19:53:59

我看官網解說影片他的arduino資訊跟我的是一樣的＠＠

陳大川
2016-01-23 19:55:42

com port 的地方我都試過了也是一樣的問題
ftdi裝完也是一樣＠＠

廖新弘
2016-01-23 20:00:39

USB驅動程式重新安裝

鍾名翔
2016-01-23 20:04:11

該不會⋯你也升級了w10?

陳大川
2016-01-23 20:04:48

我是用mac驅動的＠＠

Clarence Lee
2016-01-23 20:06:12

1.要確定port對不對..看拔掉跟接上有沒有消失跟出現...
2.跳過usb延長線..直接接進去看看
3. 開12v電源看看..

陳大川
2016-01-23 20:14:28

1.這個我之前有確認過是有跟電腦連上的拔掉他會消失
2.剛剛試了還是一樣
3.剛剛試了也還是一樣＠＠
btw我在upload的時候lcd螢幕也會重新啟動但是arduino上面就是會出現如圖的timeout

Roy Lo
2016-01-23 23:05:08

試試“序列埠監控視窗”, 成功連線的話, 會看到
start
echo:Marlin....
如果沒有, 改baud (預設應該是115200)

陳大川
2016-01-23 23:11:17

請問是像這樣嗎
我剛剛打開來他是一串亂碼

陳大川
2016-01-23 23:17:01

結果還是不行＠＠

張家綱
2016-01-23 23:37:05

換一條線看看??

Clarence Lee
2016-01-23 23:41:56

預設是250000

Clarence Lee
2016-01-23 23:42:17

換個port or 換台電腦 ;p

陳大川
2016-01-23 23:42:55

現在在用window試了

張家綱
2016-01-23 23:47:05

前幾天試，ardunio的終端機包率似乎沒有250000的

Roy Lo
2016-01-24 00:14:00

哈...我忘了我有把 baud 改成115200, 剛剛改回 250000 , ardunio 的終端機的回應真的是亂碼, 但是還是可以上傳而且 printrun可以連線哩～

陳大川
2016-01-24 00:18:51

謝謝大家給的建議終於換windows後成功了
可能是我osx系統驅動程式的問題

原文網址 陳俊諺
2016-01-13 17:23:24

大家好~
小弟是最近才開始摸3D列印的初新手
有個問題想請教...
一開始嘗試列印的檔案是ATOM給的測試檔
這些印都沒問題
但是將Thingiverse上所想要的stl檔載下來後
利用KISSLicer轉為gcode後
機器沒辦法列印...
請問這個中間哪裡出了問題...?

Clarence Lee
2016-01-13 17:24:21

http://atom3dp.squarespace.com/basics-of-kisslicer/

Charlie Ting
2016-01-13 18:00:37

訊息太少，無法判定

陳俊諺
2016-01-13 18:14:32

我在研究一下,看能不能解決或是給出更正確的問題 ><

原文網址 Celgen Liang
2016-01-12 12:48:35

最近常常會進料不順~印一下子~就會出料變少~甚至卡住~換新料時快速抽出時發現~尾端不再是細尖狀~而變成軟圓狀~直覺是噴頭堵塞了~進料馬達空轉磨損料~甚至斷脆裂~拆解後發現可能是印頭噴嘴堵~換上新的噴頭鐵氟龍管~重新手動進料時~居然會把鐵氟龍管從噴頭中再擠出來了~是噴頭內部太堵塞~反推把鐵氟龍管擠出來了嗎?

這法要如何排除壓?

機器ATOM1 原廠料

Odinson Thor
2016-01-12 12:50:13
