原文網址 劉義瑋 2015-04-22 19:47:59
最近因為一些需求需要使用彈性料，所以買一了一捆TPE，但是似乎因為線材太軟，在上方的進料馬達那常常會卡住，且彈性也沒有如預期般好，不知道各位有沒有推薦的彈性料？
Clarence Lee 2015-04-22 20:39:23
TPE要用最好擠出機齒輪前後要有ptfe管
Peter Wu 2015-04-22 20:53:34
我們會試著提高溫度，然後放慢列印速度，試試看吧
劉義瑋 2015-04-25 01:53:42
一直卡住的問題無法解決，有人有解法嗎？或是有其他推薦比較硬的軟性線材嗎?
Clarence Lee 2015-04-28 12:58:42

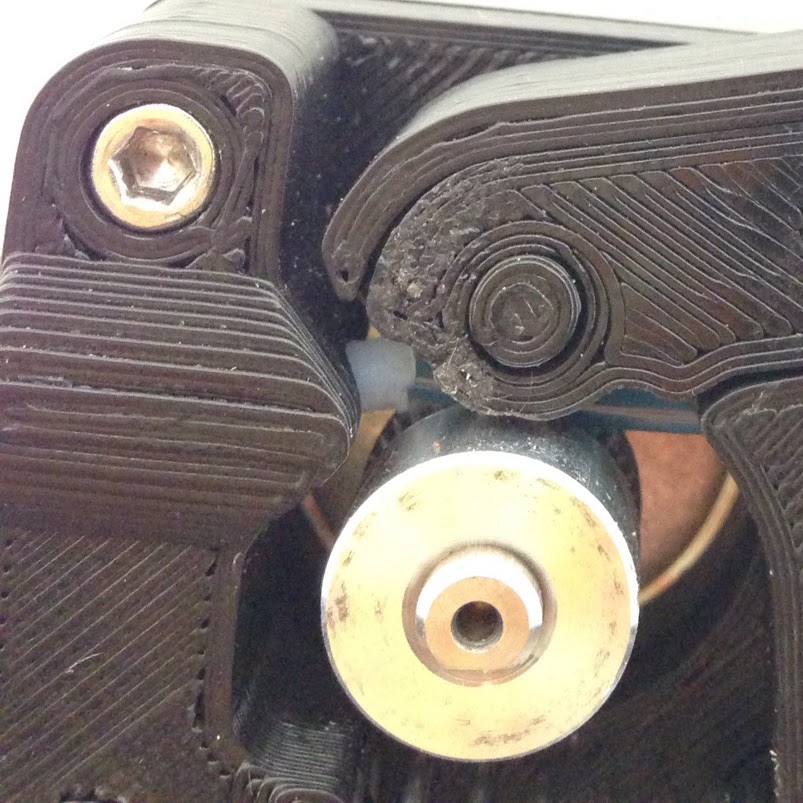

https://lh6.googleusercontent.com/....../IMG_0201.JPG
Clarence Lee 2015-08-25 22:07:09
2.85mm左右鑽了擴孔插3-2的ptfe/pfa管都行
Clarence Lee 2015-08-25 22:07:16
原文網址 昭堂張 2015-04-22 01:15:38
[皮帶鬆緊調校技巧 之 使用調音器] 前幾天為了調整皮帶的鬆緊度苦惱。因為鬆緊度很難量化，所以大家很難分享設定及經驗。由於ATOM用家的皮帶用料、長度、馬達等都是一樣的，所以，只要能把鬆緊度量化分享，就能造福其他新手們。於是，我想到了個辦法: 用樂器調音用的調音器，來量測皮帶的鬆緊度。靈感來自於手冊上的"音符符號"，即然會有聲音，那應該是可以像調吉他弦一樣調吧?! 測試之後，發現可用。我現在把三軸皮帶都調到C#的音 (鬆緊度)。給大家參考。若有人手上也有調音器，也請分享一下使用的音高設定，大家互相參考一下。
昭堂張 2015-04-22 01:18:27
ATOM 1.99手冊上寫要留135CM，結果135CM跟本鎖不起來(太緊了)。最後，我足足多放了應該有半公分。所以，很好奇到底鬆緊要調到如何，對馬達最好?! 太低怕失步、太高怕馬達不夠力....
高北熊 2015-04-22 07:36:40
135cm是可以的，上次有位大大也是說135cm鎖不起來，最後才發現是自己的皮尺不準。
高北熊 2015-04-22 07:40:55
調皮帶音階這招蠻有趣的，晚點來試試調音App可不可以用
昭堂張 2015-04-22 08:54:34
調音App這主意不錯！這樣大家都有調音器了! 誰能分享一下適合的App
Clarence Lee 2015-04-22 11:04:25
怕不同裝置收音濾掉的音頻不一樣...不過實測看看才知道了
Jiunn Yang 2015-04-22 11:16:56
cool idea..., 晚上試試
Yu Shu Huang 2015-04-22 11:45:52
我就是皮尺不準那位 準的135cm真的是剛剛好能鎖螺絲的長度
高北熊 2015-04-22 12:11:37
太棒了~這招真的可以Work 我已經將三組皮帶的鬆緊度(彈起來的頻率)調到一致~
昭堂張 2015-04-22 12:41:51
快快快〜分享一下音值。我是彈長的那段（沒有緊迫器那段）的中間，值是C#
高北熊 2015-04-22 13:23:18
滑塊左邊皮帶顯示是C2,頻率是65.4Hz
高北熊 2015-04-22 13:24:15
滑塊右邊皮帶顯示是D#2,頻率約是78.4Hz
鄭政浤 2015-04-22 13:47:22
www再來就是出動張力記了
昭堂張 2015-04-22 21:37:55
用和@高北熊一樣的App，我的左邊是69.5Hz。差不多。
Stanley Chen 2015-04-23 00:58:34
這太科學! 太聰明了!
原文網址 戴士偉 2015-04-20 12:40:27
前天發現擠料機馬達電壓別調太大比較好,
因為擠不出去時, 料就會自動回彈,
如果調大了, 讓馬達硬擠, 最後也是把料咬斷而已.
ps. 因為遇到一卷爛料, 高低溫或超慢速都擠不太動 Orz...
陳順得 2015-04-20 12:44:36
可是改TMC2100, 不開大一點，回抽速度超過80就會失步了…
戴士偉 2015-04-20 12:45:19
你的 E 軸加速度調多少? 我用 3000 回抽都開 120mm/s @@
戴士偉 2015-04-20 12:48:32
電壓調大, 電流大, 影響的是加速度(A) F = MA 跟回抽速度大小應該沒關係 除非小於Marlin 的 Jerk 速度, 才會沒有加速段. 用全力加速. 這時電壓多大, 馬達力量就多大.
陳順得 2015-04-20 12:57:06
求設定值…E加速度目前是4500, 回抽6000，電壓調至極限，計算值是0.97A
戴士偉 2015-04-20 12:59:45
E 我用官方提供的 3000 電壓, TMC2100 大概 0.75V
陳順得 2015-04-20 13:05:04
下班再試試，最近下班一直泡在工作室被碎念了…
原文網址 昭堂張 2015-04-18 03:07:53
新手發問: 這幾天ATOM 1.0剛弄好。晚上可以順利印出測試檔pixel star。但之後，我準備要再試別的檔案時，auto level的動作就開始失敗。失敗的現象是會在固定x軸附近那幾個點跳空。我前幾天也有遇到類似的問題，但把傳動及噴頭等都弄好，問題就解決了。但這次，我檢查了一下，並沒有什麼異狀。只有Z軸在上電時還是沒什麼力的感覺，稍微拉一下就可以拉動。我檢查了三軸的馬達拉力，拉力大小為Z<X<Y。手輕拉就可感覺出差異，但不像是皮帶鬆。請問還有什麼可能造成auto level失敗? 我的傳動馬達有問題嗎? 是過熱造成的嗎? 如何解?
廖新弘 2015-04-18 09:11:54
Auto level主要是跟噴頭上微動開關有䦧，檢查一下微動開關相關的東西，螺絲跟電缐
昭堂張 2015-04-18 10:49:58
因為上次有相關經驗，寶典上的注意事項我都檢查過了。這次的跳空很明顯是固定偏X軸的幾個點，這讓我覺得問題並不單純。但就是看不出來是哪兒有問題?!
陳順得 2015-04-18 11:21:35
電線還是進料管扯到了吧
昭堂張 2015-04-18 11:57:46
我也猜是有什麼電線之料的扯到。但是弄了很久還是沒用。結果關機過了幾小時後，今天早上又全部恢復正常了。過熱應該是不會才是，不知會不會是感應用的電線沒焊好?! 目前只能再觀察看看了...
昭堂張 2015-04-18 11:58:59
那請問"上電時馬達可以被拉動"算是問題嗎? 需要調整嗎? 是調傳說中的電壓嗎?
Clarence Lee 2015-04-18 12:06:02
g28後馬上拉還會動嗎? 輕慢拉 看是不是馬達上的2GT齒輪沒鎖好
陳順得 2015-04-18 12:06:17
千萬別在馬達的線接到主機板的情形下手動移動平台，會燒板子
Bato Wang 2015-04-18 14:08:06
沒那麼弱啦....馬達的線拉到主板的情況下...動馬達...會發現原來會發電耶.....XD
昭堂張 2015-04-18 15:50:22
Clarence Lee 沒錯，Home之後輕拉會動。早上就成功一次，第二次又GG了。我再檢查看看齒輪有無鬆掉。
昭堂張 2015-04-18 15:54:24
Bato Wang 請問＂沒那麼弱＂指的是？真的會燒板子嗎？若是如此，要檢修保養時不就要把接線拆掉？
Bato Wang 2015-04-18 15:54:53
我維修的時候從來沒拔過線...... :)
廖新弘 2015-04-18 16:01:16
我也沒有拔過線，除了1.0版升級20重新拉缐外
昭堂張 2015-04-18 17:12:59
所以，我可以在關機的狀態下，用手快速移動平台，測試滑軌的流暢度嗎？LED面板亮啊亮的，看得我心慌慌的...
陳順得 2015-04-18 17:19:51
亮呀亮的………
Bato Wang 2015-04-18 17:29:41
LCD亮啊亮的代表電源路徑上產生了電源...馬達原來可以發電啊....但如果你接錯了線, 發出來的電進入了不該去的地方....那就跟沉睡大一樣了.....
陳順得 2015-04-18 17:46:39
我燒掉的原因不是因為馬達發電就是了…呵
劉聖心 2015-04-18 22:24:09
我昨天晚上印完50X50的測試件,因忘了標示方向又再重印一次,結果也發生相同狀況,後來也是檢查微動開關跟噴頭有無鬆脫,但好像看不出什麼問題,還因為調整微動開關把玻璃畫出一道痕跡...最後又莫名恢復正常 -_-
Bato Wang 2015-04-18 23:10:06
所以沉睡大的板子不是因為馬達發電而燒掉, 那怎麼推論馬達發電會燒板子的呢?
陳順得 2015-04-19 00:25:05
應該是「馬達控制模組」怕會因為步進馬達的發電造成毀損，我會燒板子應該是當初板子有裝反…
昭堂張 2015-04-20 01:30:27
今天安裝升級套件時，手冊上也是警告不能去手動滑動平台，一樣是說怕會燒板子。不知可否請官方給個說法?
昭堂張 2015-04-20 01:42:08
跟各位報告一下此問題的後續。後來發現問題的根源是auto level用的微動開關在噴頭平台上的接腳焊點"藕斷絲連"導致。這問題困擾我很久，一下出現一下又消失。且不同於常見的auto level問題，它常固定只發生在某幾個點會出錯，而非全部跳空。本來以為是黑管線干擾，但這問題比黑管線干擾還敏感又不易查覺。root cause是微動焊點接觸不良，導致某些角度容易因線的微小扯動而失常。我最後是因為它整個斷了，完全無法工作，才發現。===> 解法: 不撐了，直接升級1.99。 :)
原文網址 戴士偉 2015-04-17 17:57:07
提供給想改 TMC2100 的朋友 馬達拆開後要這樣接線就可以改四線並聯. ps. 這是盜 Mark Chen 的圖改的 XD
Bato Wang 2015-04-17 17:59:05
這個一定要改, 不管有沒有要用TMC2100
H-m Lin 2015-04-17 18:13:28
弱弱的問一下~中間抽頭是甚麼意思???
陳順得 2015-04-17 18:21:24
目前我用tmc2100，電壓調到極限1.412左右，電流逼近1A，可以完美列印，但回抽速度只能到80
陳順得 2015-04-17 18:21:35
然後沒改四線
Evan Lin 2015-04-17 18:24:14
請問改四線並聯後的差異是？
戴士偉 2015-04-18 15:46:14
據說不改的話, 換晶片後馬達會燙 沉睡得 請問一下, 這樣晶片跟馬達不會燙嗎 @@?
Bato Wang 2015-04-18 17:01:49
這顆馬達我用在4982上面....很熱而且很容易失步, 不管怎麼限流都有機率性的失步....而且馬達會很熱....索性把全新的馬達給切下去, 改四線....現在好得很 .... (Y)
Bato Wang 2015-04-18 17:02:09
另外餵這馬達吃24V....又快又安靜又不燙
陳順得 2015-04-18 17:12:13
溫度大概落在65左右，其實也還好，目前改到一半有障礙@@
Mark Chen 2015-04-18 23:33:00
Mark Chen 2015-04-18 23:33:38
補上一張美工刀挖掉的圖
H-m Lin 2015-04-18 23:42:33
美工刀挖掉~再配合四條線接起來即是完成品了嗎? 針對TMC2100做修改沒錯吧!!
戴士偉 2015-04-18 23:45:40
電表ㄧ定要量，不然燒了就GG了
Bato Wang 2015-04-18 23:46:46
沒那麼容易燒啦, 頂多不會轉而以....XD
陳順得 2015-04-19 01:48:26
改裝要點如下: 切開後 2-3 是斷路 1-2, 3-4 也是斷路 (我的狀況) 1-3, 2-4 是有阻值的, 阻值相同(3.2Ω) 1-4 斷路 接之前先切，切好之後先測定一下有沒有切斷，確定了再來焊接 接好後，變成1A1B(1.6Ω), 2A2B(1.6Ω), 參考公式為 1/R = 1/R1 + 1/R2，動工之前要量看看阻值來確保後續沒有錯誤喔
陳順得 2015-04-19 02:12:35
然後回裝的時候檢查一下有沒有東西掉進轉子的縫隙裡面喔，銅屑或是任何其他不該出現的東西 手
Evan Lin 2015-04-19 09:41:15
TMC2100可以在哪裡買？另外這顆馬達原本吃幾伏特，要如何改24V呢?
Clarence Lee 2015-04-19 12:01:05
http://www.watterott.com/en/SilentStepStick https://atom3dp.hackpad.com/Silent-Stepstick-TMC2100......
Clarence Lee 2015-09-09 21:09:02
看來在散熱良好的前提下.,.. 最近是玩到列印70mm/s了.. 大面積時最好traveling跟列印速度不要差異太大免得踩到StealthChop 弱點
戴士偉 2015-09-09 21:10:17
G0 我都跑150mm/s XD 加速度降低就不怕了
Clarence Lee 2015-09-09 21:25:40
XD 我traveling目前還在150mm/s 加速度3000 ;p 不過以前都是大面積滿盤比較容易中招啦 http://www.ustream.tv/channel/atom-3d-printer
Taki Tseng 2015-09-10 01:05:18
我現在則是 45mm/s 加速度3000 之前提升到 90mm/s出來的作品容易有熱殘留的情況 120mm/s 則是會有停擺情況....。 散熱真的是重點阿~~ 以上誤會了，這是列印速度 非traveling
Clarence Lee 2015-09-10 01:06:55
90mm/s 應該不是atom2.0噴頭吧?還是這在講traveling速度
Taki Tseng 2015-09-10 01:07:31
:(；ﾞﾟ'ωﾟ'): 我誤會了 還以為在講atom2.0呢
Clarence Lee 2015-09-10 01:08:01
是在講ATOM 2.0啊... @@ 喔..只是在講換用TMC2100的stepstick的 不是原廠使用的DRV8825 or A4988喔;p
Taki Tseng 2015-09-10 01:08:30
是的 我也是TMC2100使用者 只是我剛剛搞錯 以為是在講列印速度 沒注意到 在說traveling速度 我是設120mm/s 後來有降為80mm/s
蘇恆誠 2017-11-07 11:26:03
這個改法太神奇了，串聯改並聯應該是電流變大，常理應該是發熱增加，實際卻是降低。
原文網址 雷益昇 2015-04-13 10:45:44
自動校正完要移動到前方，馬達會突然變的很大聲，這有需要在調整哪裡嗎?
Clarence Lee 2015-04-13 10:51:59
1.x 升級的?
雷益昇 2015-04-13 10:53:58
對 電壓有調整了
雷益昇 2015-04-13 10:56:09
要調整這嗎?
Clarence Lee 2015-04-13 10:57:06
G1 F3000 Z50看看?
雷益昇 2015-04-13 10:57:50
好的 我試試 謝謝。
Clarence Lee 2015-04-13 10:57:55
有用最新的這討論區上的 升級版用 firmware嗎? 辨別方法就是進去lcd看加速度最大是9000還是3000
Clarence Lee 2015-04-13 10:58:28
Vref現在設定是多少?...這顆印象中限流不要太高
Clarence Lee 2015-04-13 11:00:14
https://www.facebook.com/groups/atom3dp/1597089030529386/
雷益昇 2015-04-13 11:01:28
韌體有更新到4/8的那個，可以請教一下@ Clarence Lee Vref 要到哪看嗎?
Clarence Lee 2015-04-13 11:03:50
所以4/8的升級完有 restore failesafe 並 save ? 看上面那個0408_Mastering ATOM for Upgrade.pdf page 20有
雷益昇 2015-04-16 09:12:10
把G1 F3000 Z50 就好多了 感恩
昭堂張 2015-04-18 16:09:52
請問F3000 ->feedrate 設成3000是什麼意思？為何5000會有問題？
Bato Wang 2015-04-18 17:00:07
某個範圍的Feedrate會造成馬達共振...避開就好了
昭堂張 2015-04-18 17:07:38
請問feedrate指的是啥？移動噴頭平台的速度嗎？
Clarence Lee 2015-04-18 20:51:25
Feedrate in mm per minute. (Speed of print head movement)
原文網址 傅耀儀 2015-04-12 18:02:47
請問各位我的z軸馬達不會動跟y軸對換，換y軸不動，該怎麼處理? (已檢查過電壓,但皮帶能輕易拉動)
廖新弘 2015-04-12 18:04:26
試試看將晶片互換看看
傅耀儀 2015-04-12 20:41:00
我把z軸晶片跟y軸換 變成y軸不動
廖新弘 2015-04-12 21:08:06
哪可能晶片壞了
原文網址 楊崧柏 2015-04-11 13:43:39
請問自動校正G29 Z+0.3後，開始列印擠出第一層及外圈Skirt的層厚，用游標卡尺量要厚度多少？才算標準。我調校正的螺絲調到印出約0.3的厚度，擠出馬達就會噠噠噠的聲音，應該是噴頭跟平台太近了，導致出料回彈。但是在論壇的舊文章中說道，第一層要調到0.15~0.2，不知是哪裡有問題？
Mark Chen 2015-04-11 13:49:48
第一層列印速度太快?
廖新弘 2015-04-11 13:50:15
馬達有聲音不一定是貼太近，溫度也有關係，列印速度也有關係
楊崧柏 2015-04-11 13:57:11
在還沒有轉緊螺絲時（輕壓噴嘴就有噠一聲的情狀下），擠出馬達不會有噠噠噠，但是第一層太高。Kisslicer都是用官方設定值，溫度200，速度滑塊數值是75(算快嗎?)
廖新弘 2015-04-11 13:58:45
75是什麼單位
楊崧柏 2015-04-11 14:02:57
Kisslicer操作畫面右下角部分有個Fast---Precise的調整滑塊，往右邊調到75數值。所以第一層確定是要層厚0.15~0.2嗎？
楊崧柏 2015-04-11 14:05:16
75的數值中Loops:11.25、Solid:18.75、Sparse:30，單位是mm/s
Clarence Lee 2015-04-11 14:09:49
預熱到200先手推料看看順暢度...
楊崧柏 2015-04-11 14:18:59
預熱到200，從擠出馬達右邊手推料，出力推料，擠出的料都蠻平均，只是所謂的順暢度，是指出的力道大小嗎？
廖新弘 2015-04-11 16:47:04
基本上還OK，你可以試看看調高個5度
原文網址 陳茂爖 2015-04-10 11:39:27
請問馬達的排線出口要朝上還是下
陳亮宇 2015-04-10 11:46:58
朝左
Stanley Chen 2015-04-10 12:47:55
或朝右...
陳茂爖 2015-04-10 13:03:36
謝謝 也就是說兩邊都可以
葉世瑋 2015-04-10 15:41:09
朝側邊。說明書沒有明講，害我最後得把馬達全部拆下重裝，不然玻璃上不了…
原文網址 廖晉緯 2015-04-08 18:26:21
試了一整天， 有人同時遇到牽絲問題+出料會不順的嘛？ 我光牽絲問題就試過了 1調整晶片電壓 到0.4v 2 喬出料馬達附近機構
軟體部分試了 1destring prime suck 都調高 但無法到10，印一下就沒料可印 最後停在5-7mm左右 2 調溫 目前是兩百比較不會有出料不順的問題 3 destring speed 80->100 or 80-->50 4 zlift =0
出料方面測了比如說prime 比suck 多0.1,像是5.1 5 5 這樣 .... 目前試過超多排列組合都沒用:((( 又來求救了
洪宗甫 2015-04-08 18:48:57
我有把鐵氟龍管出入口內徑擴寬（bevel) 因為 destring 來回滾壓會把線材表面印出橫紋 出入管容易卡住 希望有幫助
Peter Wu 2015-04-08 18:56:56
其他檔案也是同種情況嗎? 可以分享一下檔案我們幫你切看看 因為基本上destring 和prime設10應該不會有問題，所以或許可以從其他點切入分析看看
廖晉緯 2015-04-08 19:14:20
第二張圖裡面沒有長起來的destring都是10,10,5 之類的，就底層可以順利建起來，但是只要一destring好像就會沒有料出來
