ATOM 3D Printer Group 造訪社團 » 韌體

原文網址 曾建盛
2015-12-30 13:14:57

想請教各位前輩, 近幾天列印時, 噴頭有時都會自己撞到平台, 有時又不會撞到平台, 像是下圖影片.
https://youtu.be/uEuLHq_-ex0
但自動校正時的噴頭貌似都有正常點到各個點, 只是數值不太正確.
https://youtu.be/coSXmkYwKFc
韌體版本是ATOM 2.0.4b, 有調成一代的PID值.
想請教如果發生這種問題該如何解決? 謝謝.

James Lin
2015-12-30 13:21:06

你的預熱點怎會是在旁邊?

是否檔案或切片軟體設定定義有問題?

曾建盛
2015-12-30 13:22:40

那個是ATOM的測試檔…

James Lin
2015-12-30 13:24:44

脫離噴頭，試一下滑塊可能不一樣緊 ~

廖新弘
2015-12-30 13:28:21

你的各軸Home點微動開關檢查是否有鎖好

曾建盛
2015-12-30 13:29:02

有檢查過微動開關了，皆有裝好，電路也一切正常

H-m Lin
2015-12-30 13:36:25

你這台不是1.0-1.3的機器嗎?為何要用2.0.4b的韌體
官網所有的韌體已經只對應2.0的機器及1.99的機器
板子不一樣~Z軸高度也有些許不同~
建議你還是改回1.2.1r版本的韌體就好

曾建盛
2015-12-30 13:48:39

之前那時候是因為寶點寫官網有韌體，自己刷進去…點去官網時才發現他只有最新版韌體, 所以那時候也就糊里糊塗的刷進去了.
另外就是如果我用ATOM 1.1的韌體時, 玻璃平台的座標就會變成 z -4 ~ -6, 感覺更不正常?

H-m Lin
2015-12-30 13:59:07

z軸為負數是~螺絲碰觸微動開關過深這種狀況
除非你會改Marlin內參數~還是建議你刷會一代的韌體就好~這是李大整理的網頁裡面就有許多韌體版本

https://atom3dp.hackpad.com/ATOM-3D-printer-blog-28kTIQzTsW5

曾建盛
2015-12-30 14:06:04

可是我也有嘗試轉鬆… 結果就會變成偶發性的浮空矯正

H-m Lin
2015-12-30 14:14:09

1代的是兩個螺絲，記得1代裝機手冊提到，靠近噴頭那個彈簧螺絲鎖到輕觸微動即可，較大的那個有照手冊固定至15MM的距離嗎？如果都沒問題應該是不會有太大的問題，有時候噴頭平台上蓋跟下蓋接合的那兩根螺絲太緊及束線半剖管長度不夠也會影響自動校正

曾建盛
2015-12-30 16:17:41

有的，有拿工具量測，確實有1.5公分
另外就是上蓋跟下蓋的接合處太鬆，所以有拿兩個M3墊片補上

Clarence Lee
2015-12-30 17:06:51

其實2.0.4.b也是可以用..只是要對一下一些configuration.h的設定...

Clarence Lee
2015-12-30 17:08:23

Zeng Jian-sheng 其實就設定的差異... 這跟
# define MANUAL_Z_HOME_POS 350
有關..通常我會設定到接近實際的行程..

Robin Hsu
2015-12-30 17:37:20

嗯 ... 我覺得這搞不好和我這兩天那個連接桿脫落事件有關 ~
就是三軸同時動時有某一軸出力鬆了 ~

曾建盛
2015-12-30 19:22:18

請問意思是說建議我嘗試把連接桿的位置互換看看嗎?

曾建盛
2015-12-30 19:23:44

請問你的滑塊是指+皮帶整組嗎? 如果是的話我...感覺好像差不多阿 XD
指不過滑軌有點生鏽... 應該說買來就有一點點了, 打算近日拿WD40來清潔一下

Robin Hsu
2015-12-30 19:38:15

或許是都拔下來看看順便稍微施力的拉看看連接桿和塑膠套環有沒有鬆掉, 我的就是因為鬆掉, 就會印歪 ~
或者有時候自動定位會突鎚 ~

曾建盛
2015-12-31 13:36:46

剛剛把他把起來看了一下，都沒有鬆掉呢

Robin Hsu
2015-12-31 13:40:25

那就再查查看自動定位的螺絲是不是過鬆或是過緊之類的囉 ~

曾建盛
2015-12-31 13:43:47

一開始我也懷疑過是他跑掉了…
不過調了好幾次的結局都一樣 (攤

曾建盛
2016-01-04 08:41:16

H-m Lin 大大，結果李大整理的那些文章，有些載點都死掉了呢…

H-m Lin
2016-01-04 08:59:29

所以你是需要哪個版本的韌體嗎?

曾建盛
2016-01-04 09:00:16

有點想換回1.2.1r看看，卻找不到呢

H-m Lin
2016-01-04 09:00:54

我找找我這邊有沒有~等等給你載點

H-m Lin
2016-01-04 09:04:23

https://mega.nz/......
載點在這

曾建盛
2016-01-04 09:06:03

感謝您 :D

H-m Lin
2016-01-04 09:06:43

不客氣

曾建盛
2016-01-04 11:17:47

結果換回1.2.1r的韌體就天下太平了，真是可喜可賀 (?

原文網址 張又仁
2015-12-30 00:03:27

有關ATOM一代的問題
想請教各位大大
問題是這樣的
最近印了一些檔案發現在定位時定到前面倒數第二排突然會跳點導致開始列印時跑到跳點地方噴頭就會跳點
研究了很久不知道是什麼原因造成
目前確定不是檔案參數的問題
因為之前印好幾十變的檔案都沒事
現在印全都會跳點
昨天比較嚴重跳了一整徘定位點跑到空中
後來重新接線和重燒韌體又恢復正常
但印了兩三個檔案又開始跳點了
影片如下求解
不知道是不是線路或主機板的問題QQ
抱歉小弟不才還請多多包含
ps.這台從剛出用到現在因為各位大大的分享教學也解決各種問題
列印都正常最近遇到這問題小弟真的束手無測

王榮達
2015-12-30 00:14:37

水平偵測的微動開關檢查一下,彈簧壓力鬆了

張又仁
2015-12-30 00:16:53

好的明天早上起來檢查看看感謝你

Birk Binnard
2015-12-30 00:43:39

Jungtaw is correct - there is something wrong with the Z-Min microswitch. Check for loose wires, loose switch, switch blade not in correct position, loose connection on motherboard.

Robin Hsu
2015-12-30 01:18:10

搞不好和上週在下遇到的問題類似 ~

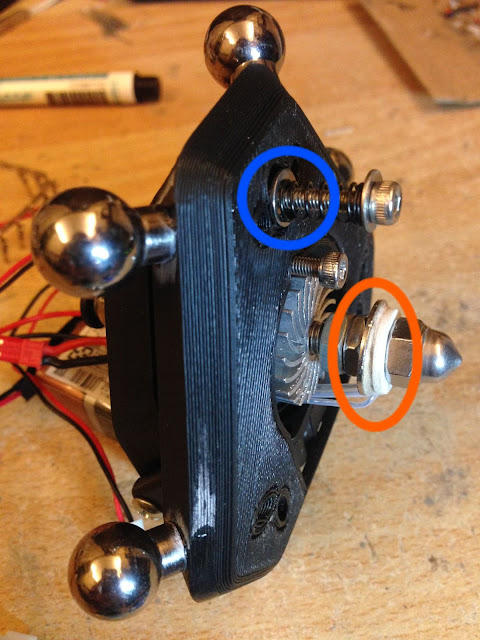

你可以試著把藍色圈起來的這個 M3 墊片換一片接觸面積大一點的, 個人被這問題搞了很久歸類出來的原因是因為, 原廠提供的比例不洽當, 它可能會在你不知道的情況之下, 栽進去溝裡頭然後卡著, 就會造成定位異常了 ~

----
http://3.bp.blogspot.com/....../s640/IMG_0581_result.JPG

& 如果你有興趣看搞多久 >>>>

http://techdrobin.blogspot.tw/2015/12/atom-3d-printer.html

廖新弘
2015-12-30 06:19:31

寶典有寫，原廠也有提供問題線上搜尋

張又仁
2015-12-30 18:11:12

今天換了大一號的墊片
問題解決了目前印都還正常
感謝各位大大幫忙

原文網址 MoMo Yang
2015-12-28 01:02:45

[不負責任韌體]

有同好希望我講解如何做到某些功能，說實在的，這有點難教學
不如我提供Source Code，有需要的人自己看，當初說過SDCard中其實是不建議放太多檔案的，我也是實作完排序之後，才知道做了傻事，想知道為什麼的人建議把Code看一下就知道為什麼了，所以我做了兩個取代的機制，一個是相反顯示，一個是直接能夠印最新檔案，其他功能請參考列表

1. 增加zoffset獨立調整
2. 增加列印前一個GCode檔案 (重新列印，不是繼續列印)
3. 增加停止列印並回到HOME (讓噴頭不會留在列印件上)
4. 增加GOTO_ZERO (方便調整zoffset)
5. 增加暫停列印並移動噴頭 (為了減少失步的可能，沒有移到HOME)
6. 修改繼續列印讓他可以上次暫停處繼續印
7. 修改檔案顯示順序 (相反顯示，但不保證是最新的在上面)
8. 增加列印最新檔案 (好處是不用選檔)

Source Code => https://github.com/AndroidLinux/Marlin-momo

P.S. 由於我沒有買雷射，所以並沒有雷射相關功能，請見諒，另外由於我的機器裝了很多的Sensor，若要能跑在原版的ATOM2.0上，我自用的韌體必須移除那些多餘的程式(我只留下大家感興趣的部分)，當然瘦身後的韌體是無法直接在跑在我的機器上進行測試，我是請同好冒著危險幫我測試的，若有問題，請告知我，我會再修改。

https://youtu.be/llToETqpcPU

Isaac Tai
2015-12-28 01:23:18

請問"暫停列印再繼續列印"的一段source code 在那一個檔案?

James Lin
2015-12-28 01:32:50

Yang Momo 神，請問你是 Base on v2.0 改的嗎?

Clarence Lee
2015-12-28 01:45:43

ultralcd.cpp

王榮達
2015-12-28 01:46:31

請問這修改適用ATOM 1&1.x代的機器嗎??

張銀崇
2015-12-28 02:04:30

超神

Anthony Lu
2015-12-28 09:43:39

強.........

MoMo Yang
2015-12-28 10:25:23

其實我比較想用強一點的版子，寫個新的韌體

蘇子中
2015-12-29 12:58:11

請問ㄧ下，這個暫停接續功能，是可以暫停多久? 溫度還是一直保持嗎？

原文網址 Hawke ChienSheng Liu
2015-12-27 09:52:03

求救：Macbook Air 如何與 ATOM 2.0 連線更新韌體？
有類似PC的裝置管理員、驅動程式的東西要處理嗎？
(Mac 新手)

張不凡
2015-12-27 09:53:07

我一樣是用那個 arduxxx 那套，需要嗎？

Clarence Lee
2015-12-27 09:53:41

好像內建就抓的到..
不然就去http://www.ftdichip.com/Drivers/VCP.htm
拿osx的driver

MoMo Yang
2015-12-27 15:10:19

直接抓得到才對

Hawke ChienSheng Liu
2015-12-27 17:30:17

抓到的port會是什麼名字呢？

Clarence Lee
2015-12-27 18:13:53

https://www.arduino.cc/....../Guide/SelectingFTDIArduino.png
類似這樣吧..

黃俊傑
2015-12-27 18:18:36

https://www.youtube.com/watch?v=RTmjy3uDhPg
個人用這方式解決的！

張不凡
2015-12-27 18:40:21

在不行我帶我的去研究看看

李穆
2015-12-27 21:51:09

今天也遇到一個學員用MAC，看來台北台中工作營好像問題都差不多

Hawke ChienSheng Liu
2015-12-27 21:59:31

是我一直沒用過Mac。

李穆
2015-12-27 22:12:49

me2

Clarence Lee
2015-12-27 22:13:18

/me 偶而用用..

Hawke ChienSheng Liu
2015-12-27 22:21:18

這時應該呼叫彼得或馬克⋯

Rickey Yang
2015-12-27 23:20:40

一直都用mac

原文網址 Robin Hsu
2015-12-26 13:30:46

個人想再請教一下

左手邊的版本是之前那個底部有多出橫線沒印到的版本，不過它的線路看起來是目前手邊測試過的最平順的。

為了調整那一個橫線，又多搞出了了一堆有的沒有的問題之後，再印出右手邊的版本；雖然整體的列印順利許多，不過在拿來和稍早這個版本比較的時候，發現最新的這個版本似乎在擠出後的料況上不是很好，成品上會出現比較深色的斑點，像是泡泡又不太像～

就是想問這個深色斑點的問題～

當時的列印溫度是設定在 188 度 Fr 80%.
機種是 Atom 1.0.
韌體 Atom 2.0.4b
列印時間是晚上～
天氣溫濕度沒記～
(如果 Arduino 還有空餘的腳位，個人覺得加顆溫濕度感應器不錯說 =.. =)

----
PS: 印左手邊的版本時是天氣特好的大太陽、昨晚印右手邊版本的時候是在飄雨～

陳明谷
2015-12-26 14:47:06

嗯…像受潮

陳明谷
2015-12-26 14:50:58

還有盡量不要去調整LCD上的速度
因為不只列印速度變慢
連回抽速度跟噴頭空移速度都會受影響
另外速度100的80%跟50的80%可不一樣
所以不知道你說的80%要怎麼換算成速度

Robin Hsu
2015-12-26 16:55:53

這個都還在試印官方提供的 300height.gcode 檔案, 沒看過啥回不回抽的動作, 它只曉得一直印下去 ~

面板裡頭有 Tune/Speed ... 就是在上頭轉到 80 ~

個人根本還沒玩到自己拿檔案來玩切片的設定啊 XDDD

之前在組裝與校正的過程有堆不幸的硬體問題陸續在發生 =..="

Robin Hsu
2015-12-26 16:57:59

那像最近一直下雨, 溼氣又重的狀況, 有什麼辦法救這捆線材嗎 ? .?

使用前搖一搖(吹吹吹風機 ? )

陳明谷
2015-12-26 17:07:52

要吹很久唷除濕機會是更好選擇

原文網址 Clarence Lee
2015-12-25 21:21:48
