[DIY] FORD Tierra 之 Panasonic 汽車音響 CX-CC1930AAT 維修筆記

發佈日期 2021-02-14

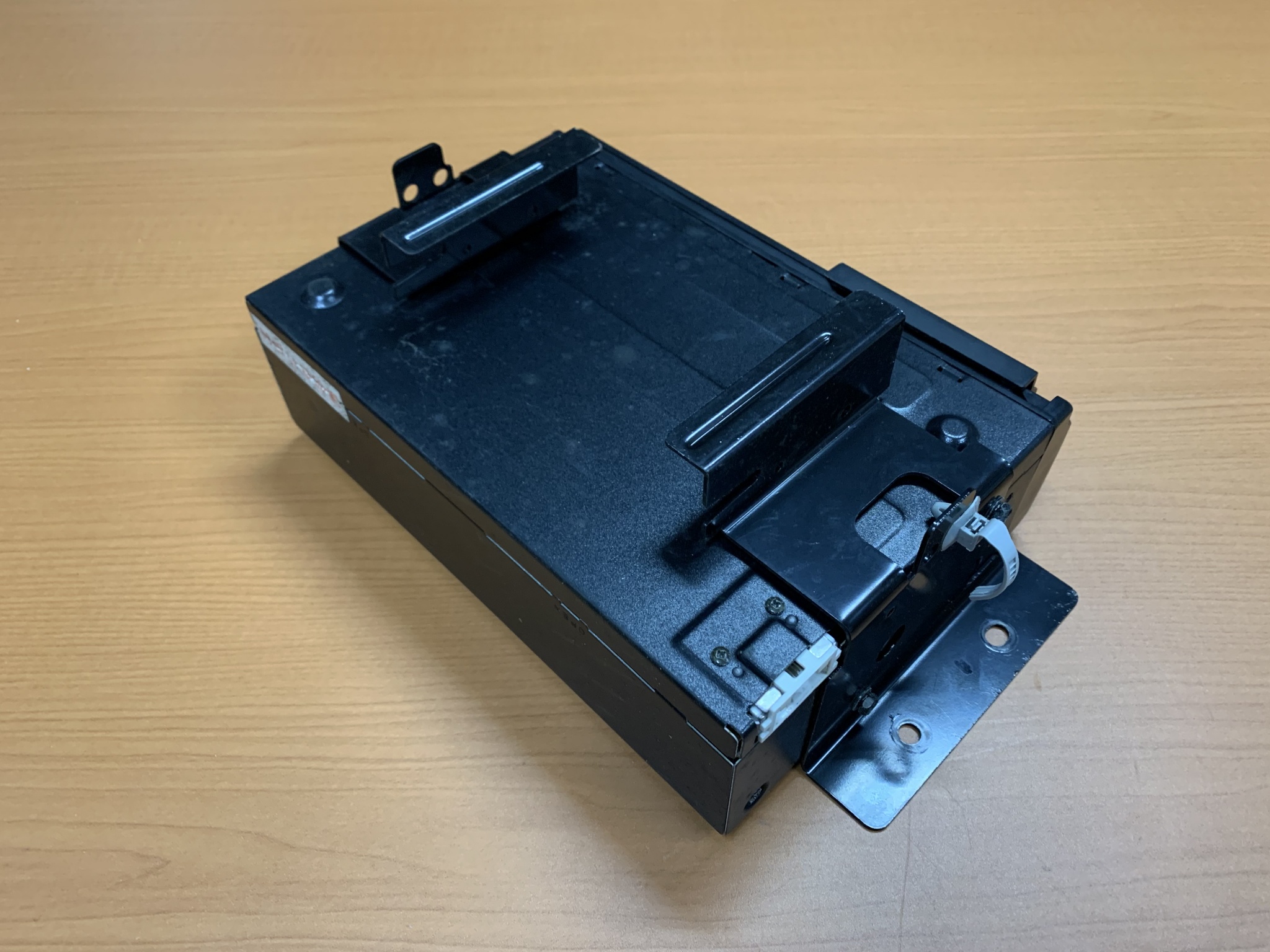

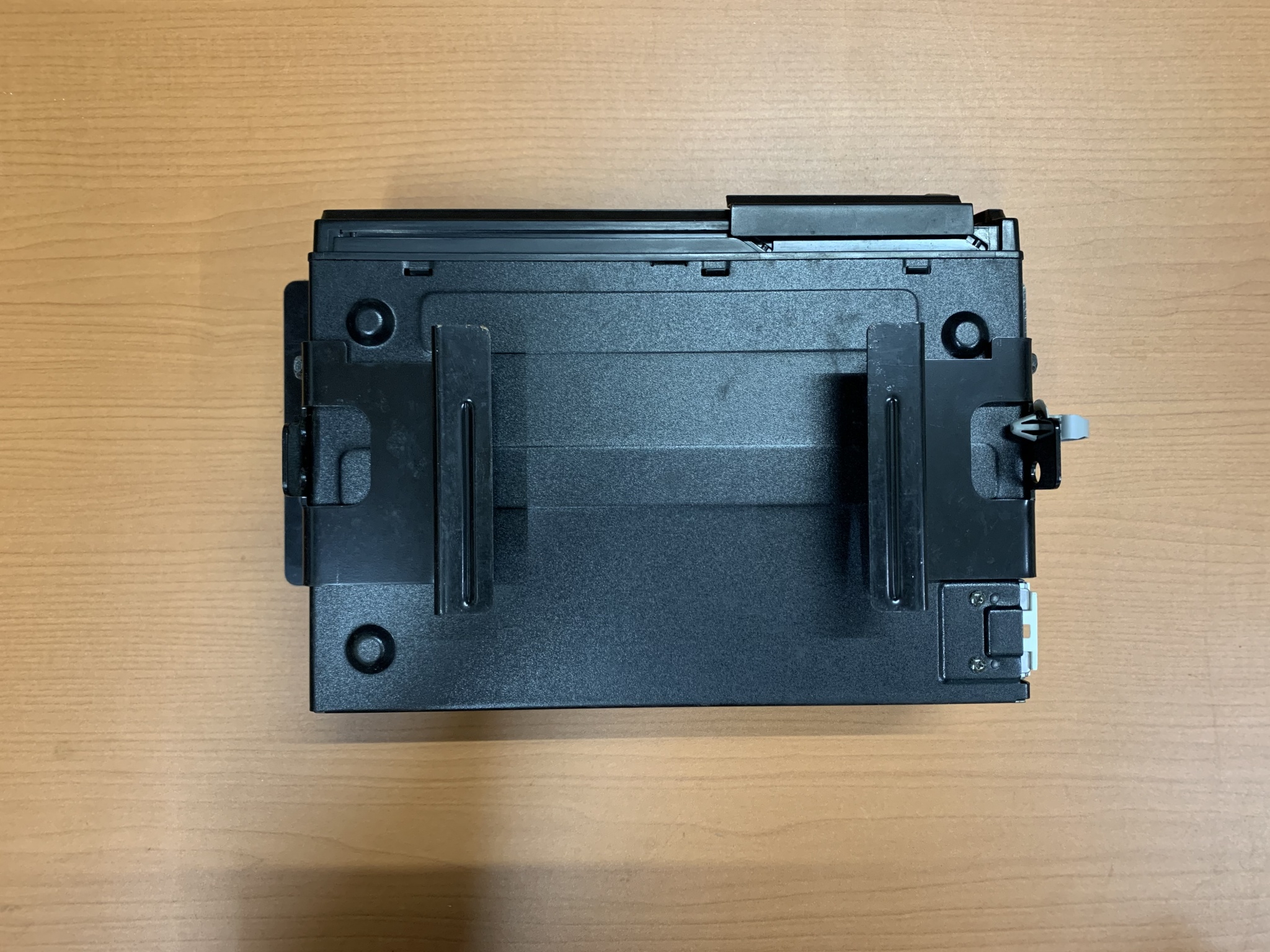

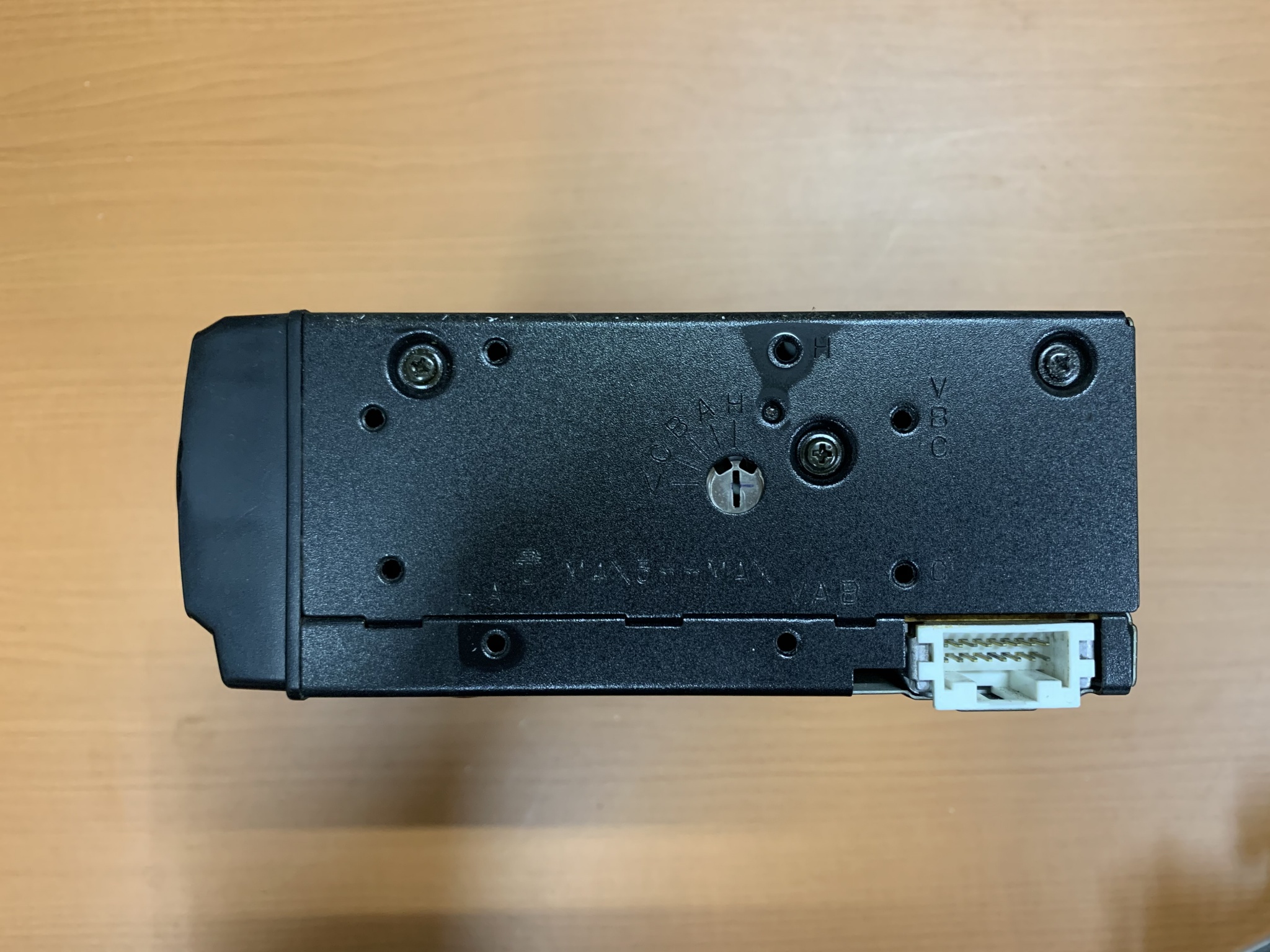

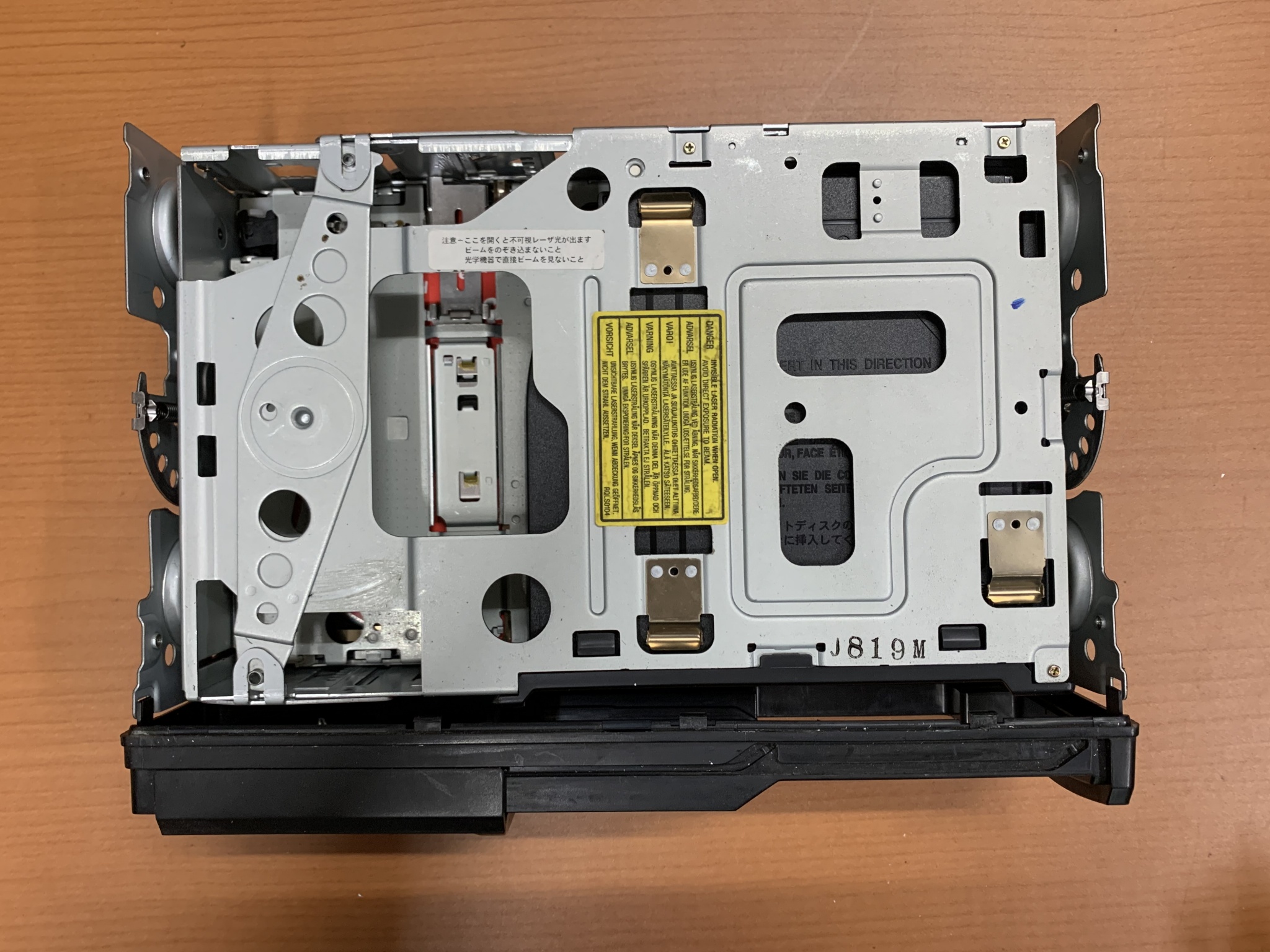

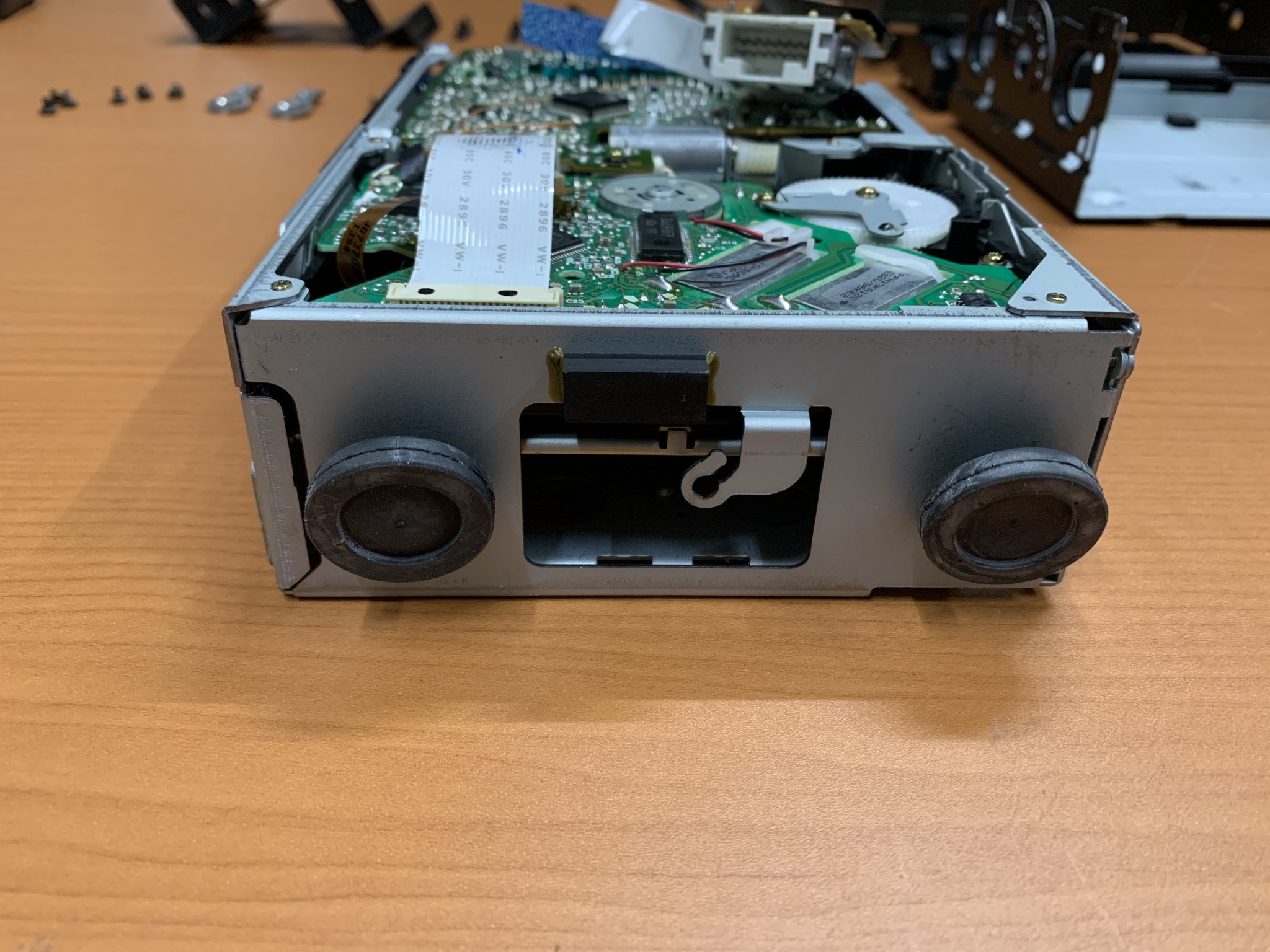

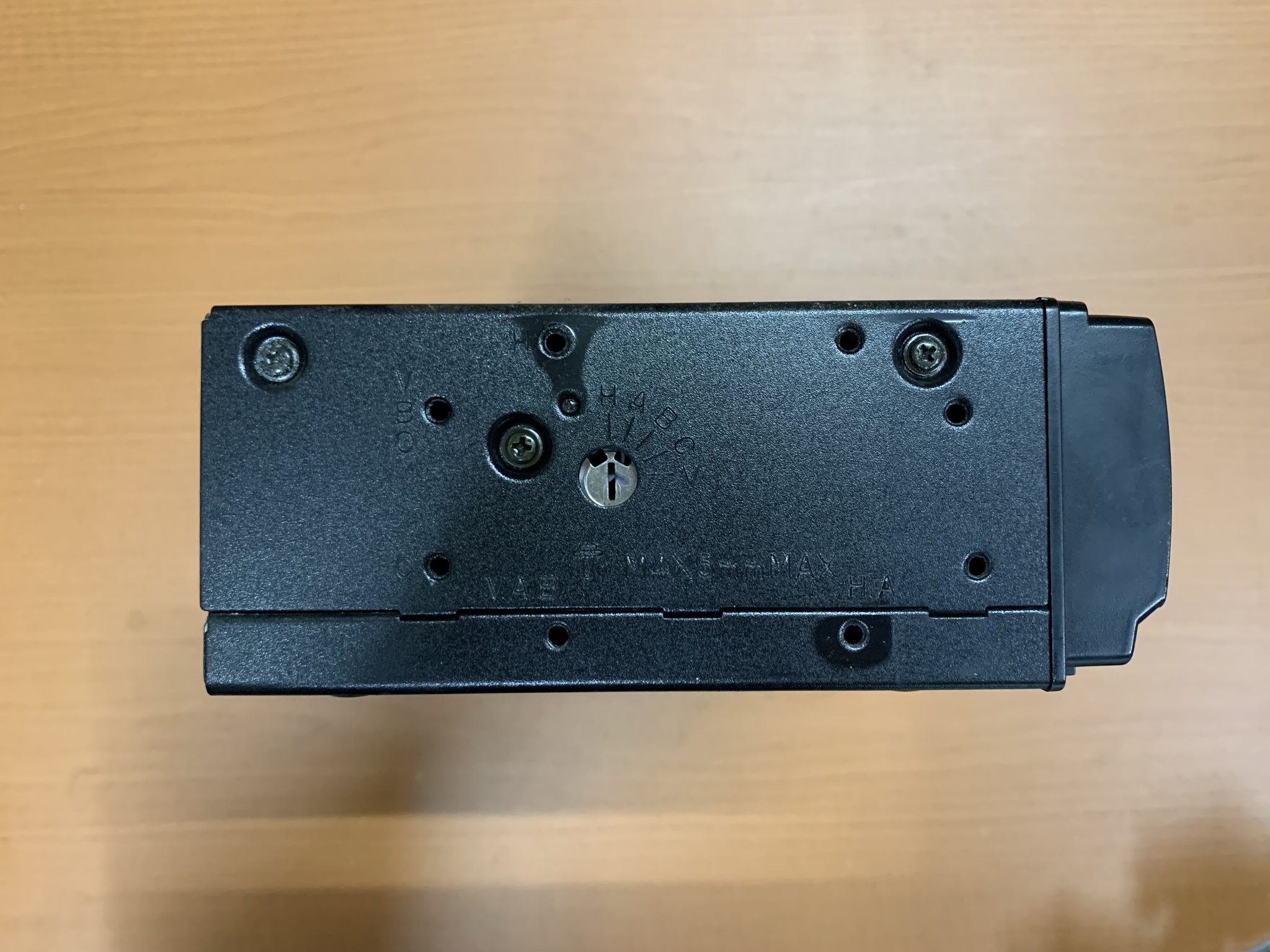

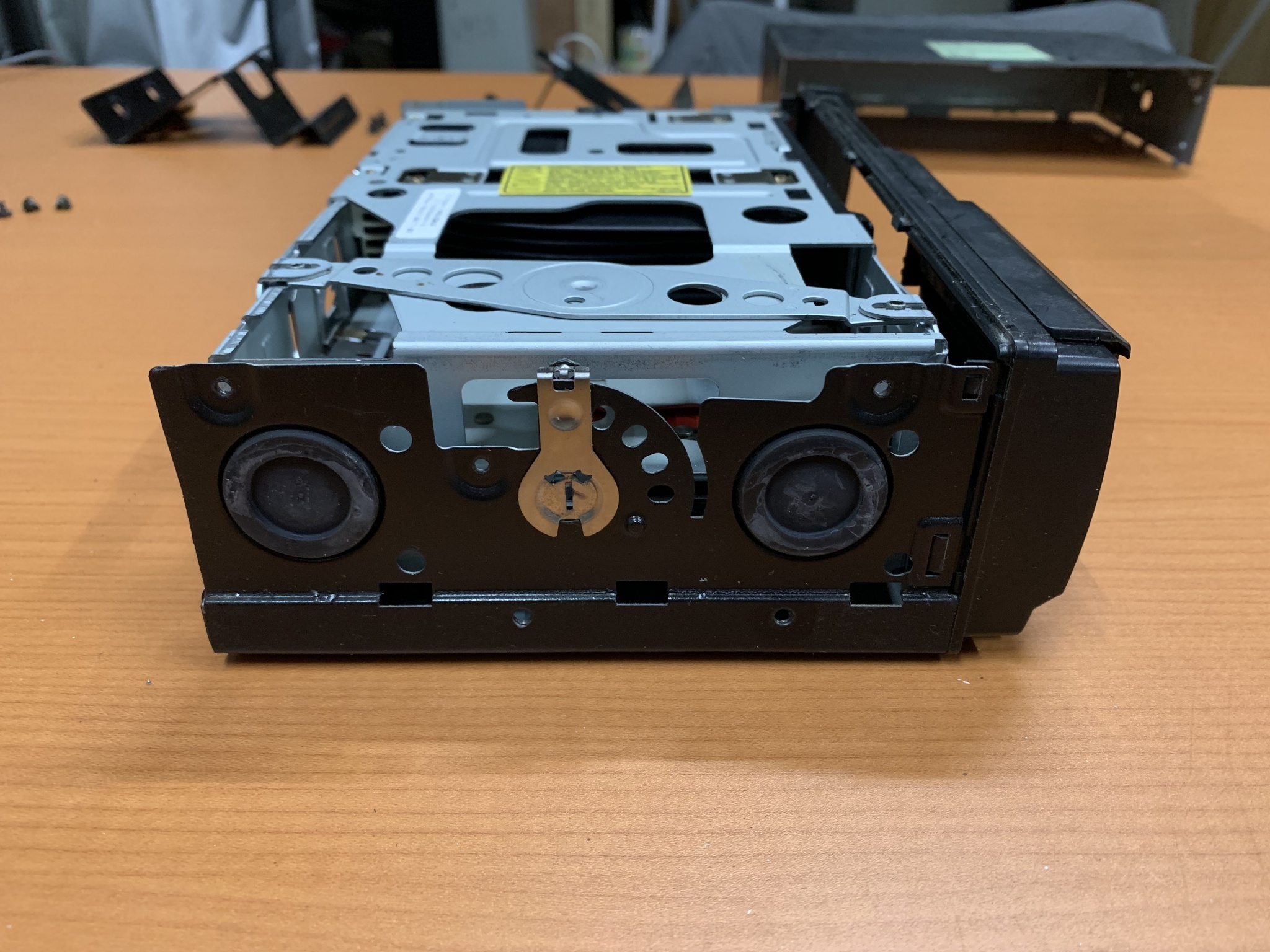

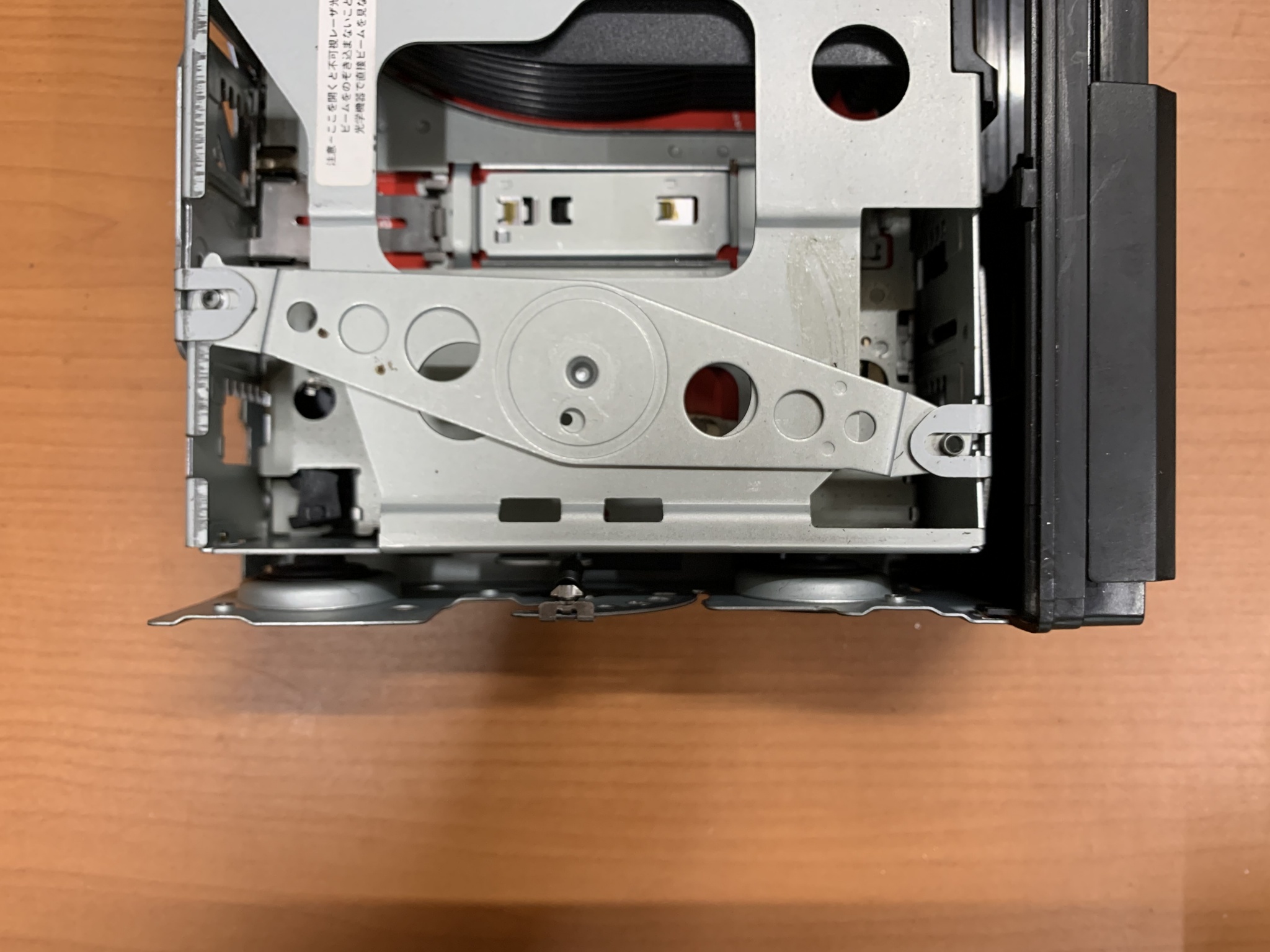

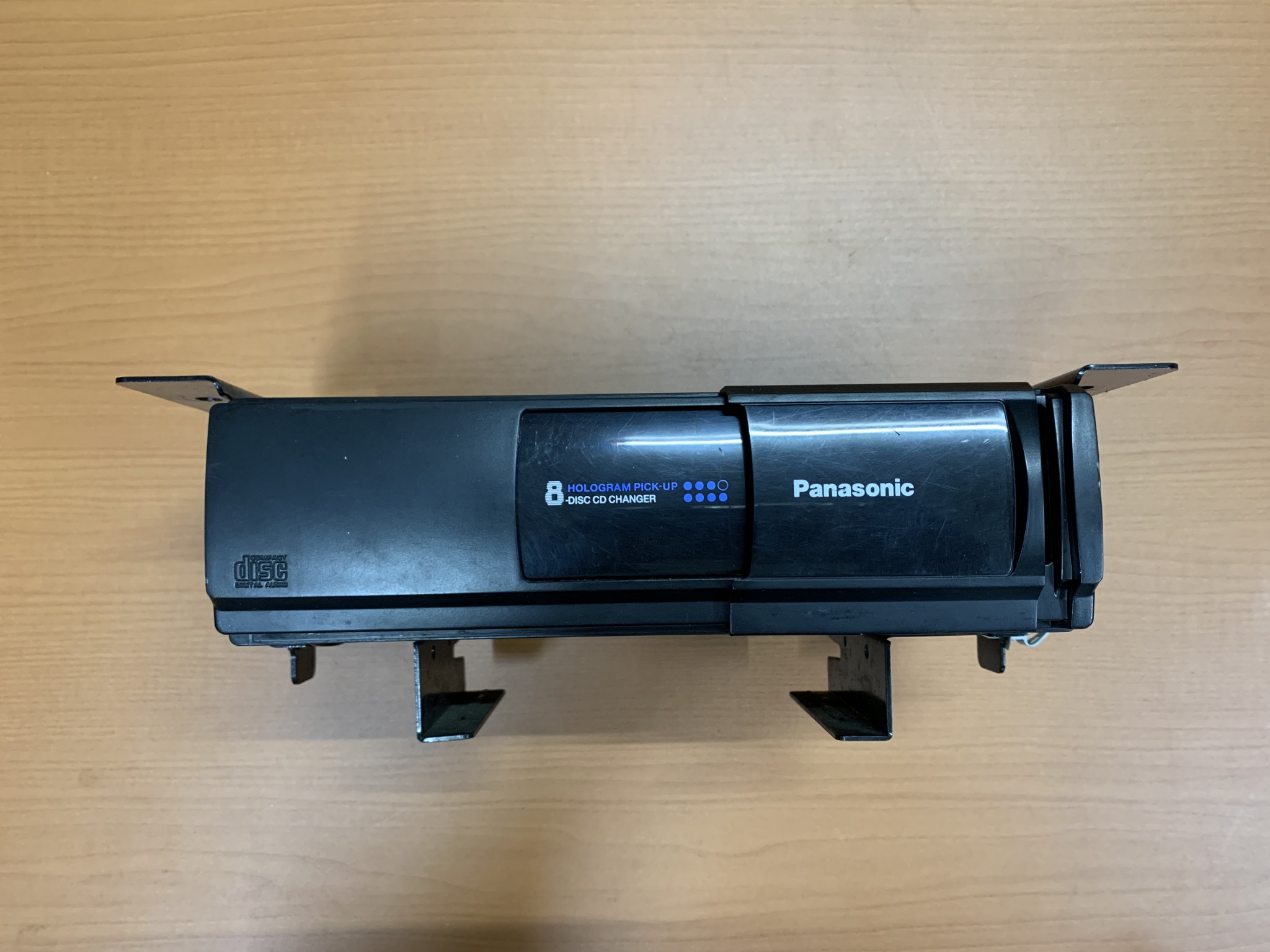

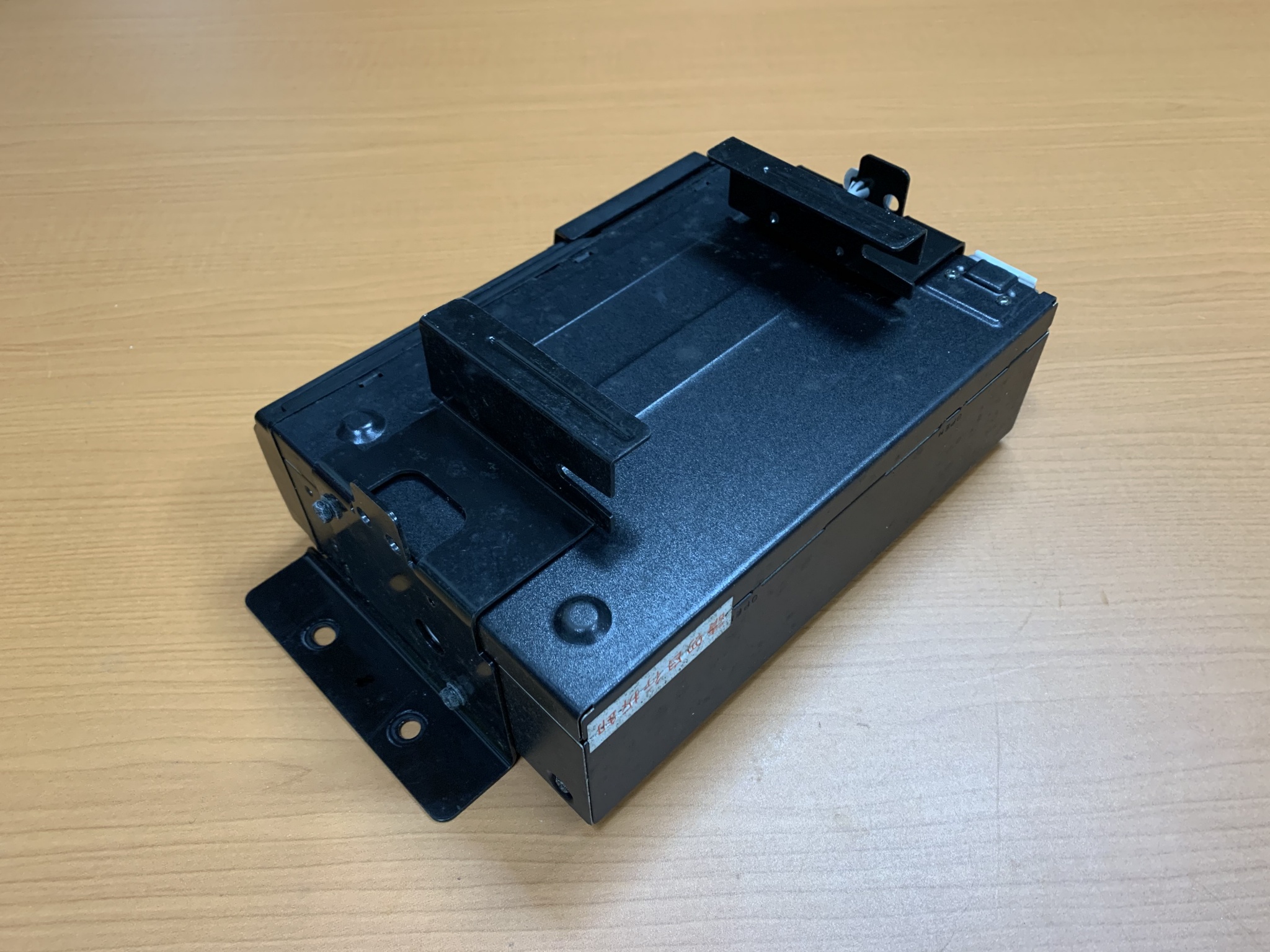

老車FORD Tierra 上是裝 Panasonic CX-CC1930AAT 這台8片CD自動換片播放器,最近似乎會有換片不順以及耗電的狀況,所以拆下來清理一下,看看那裡有問題.....

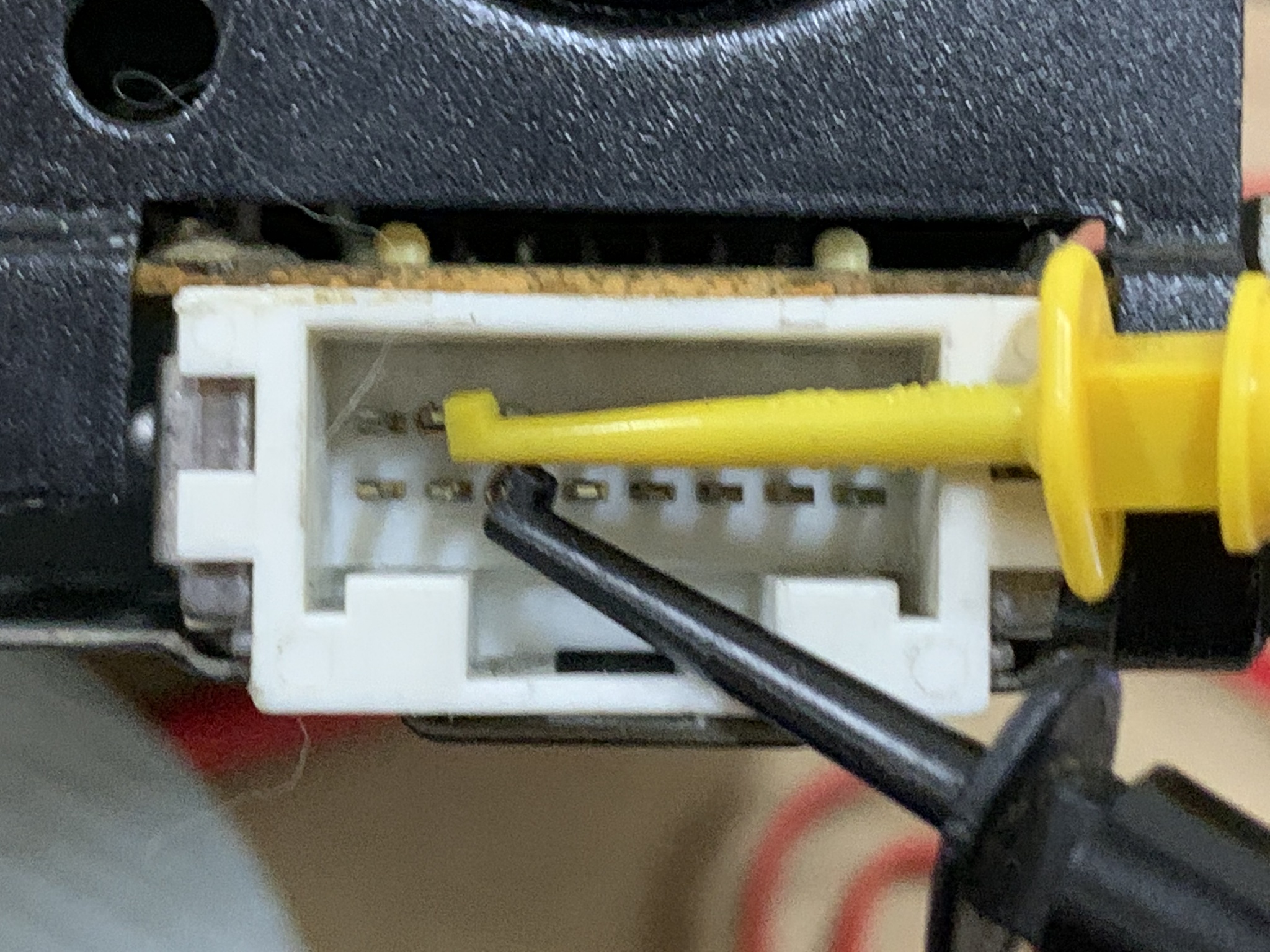

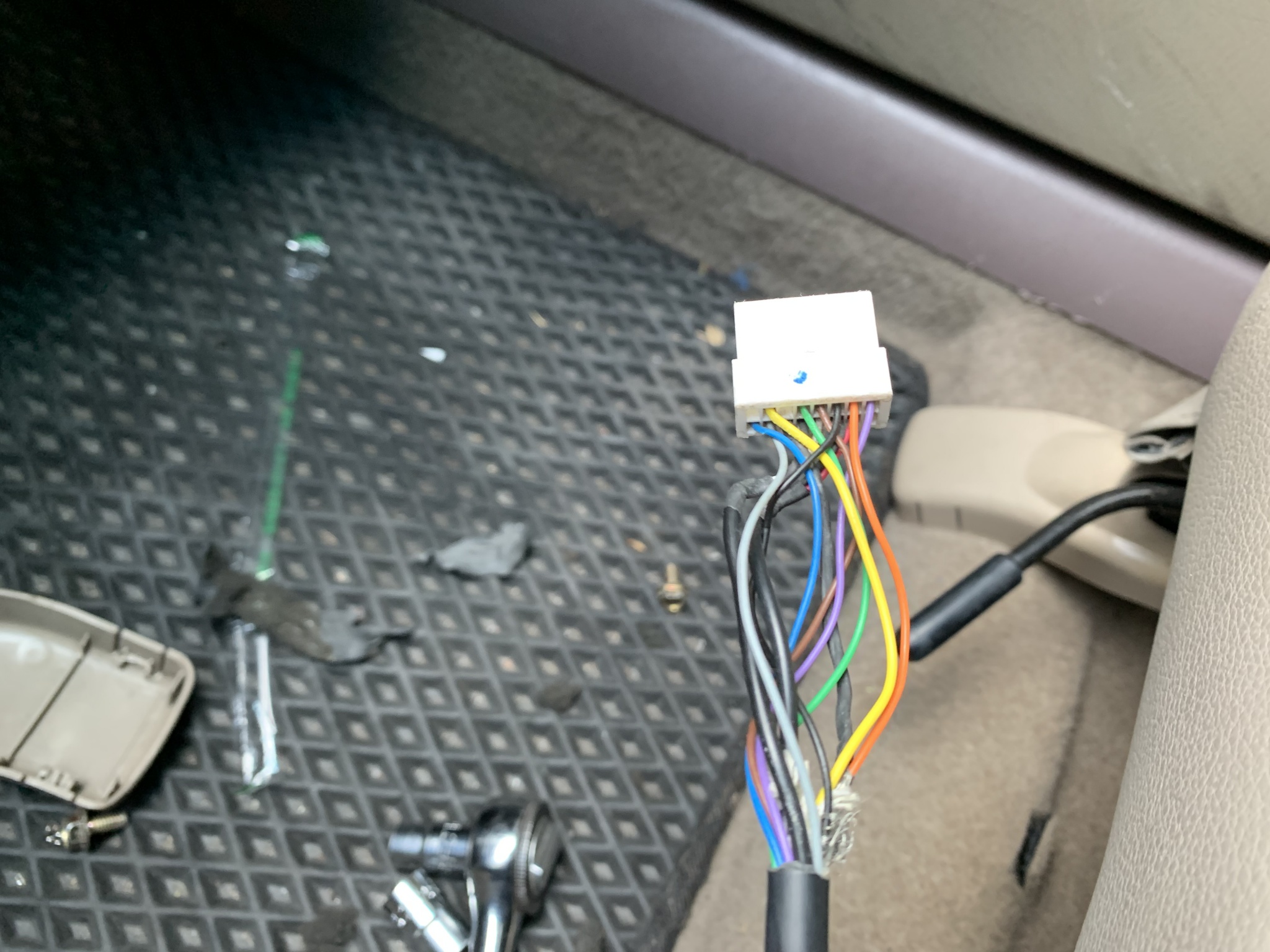

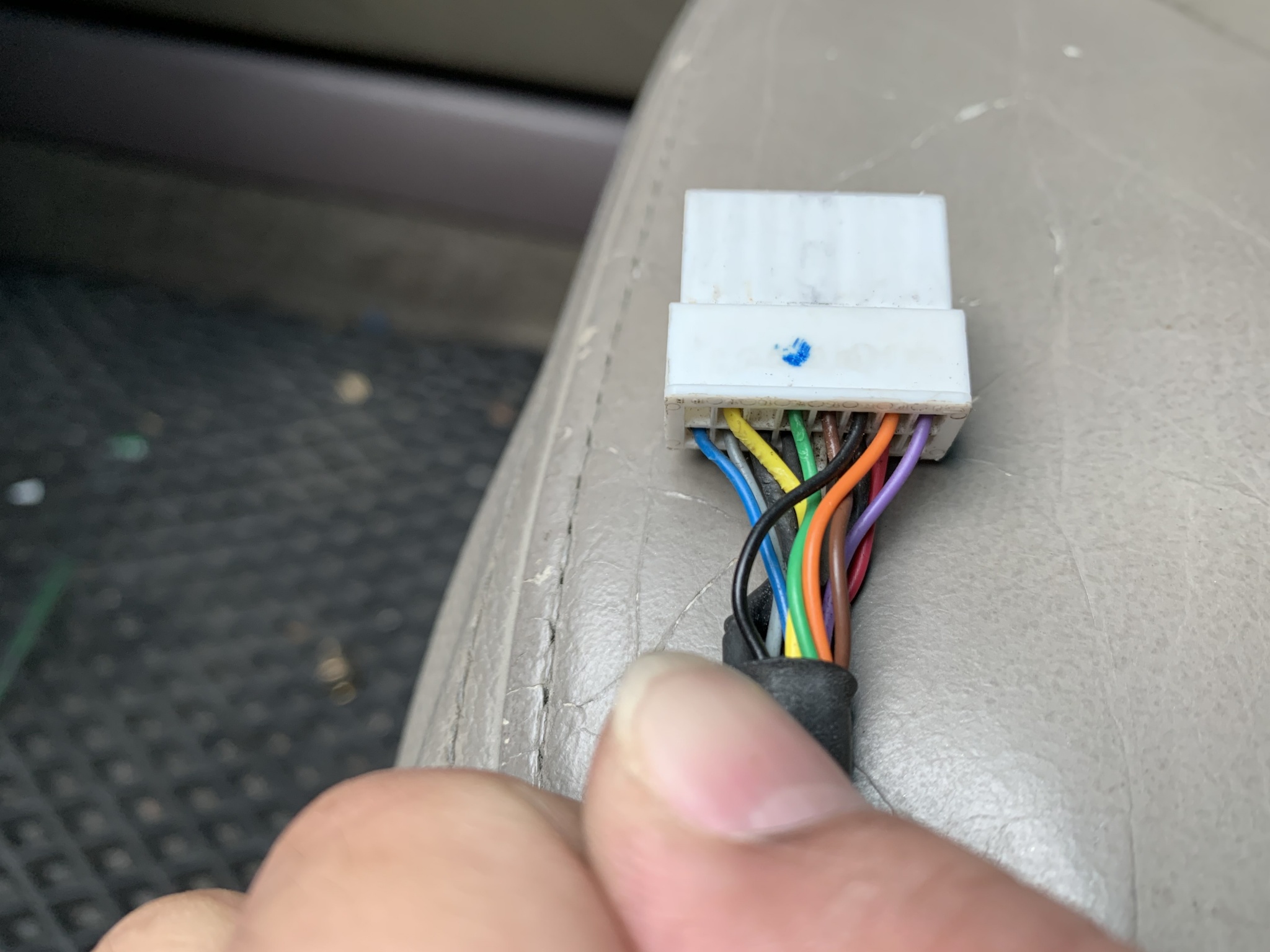

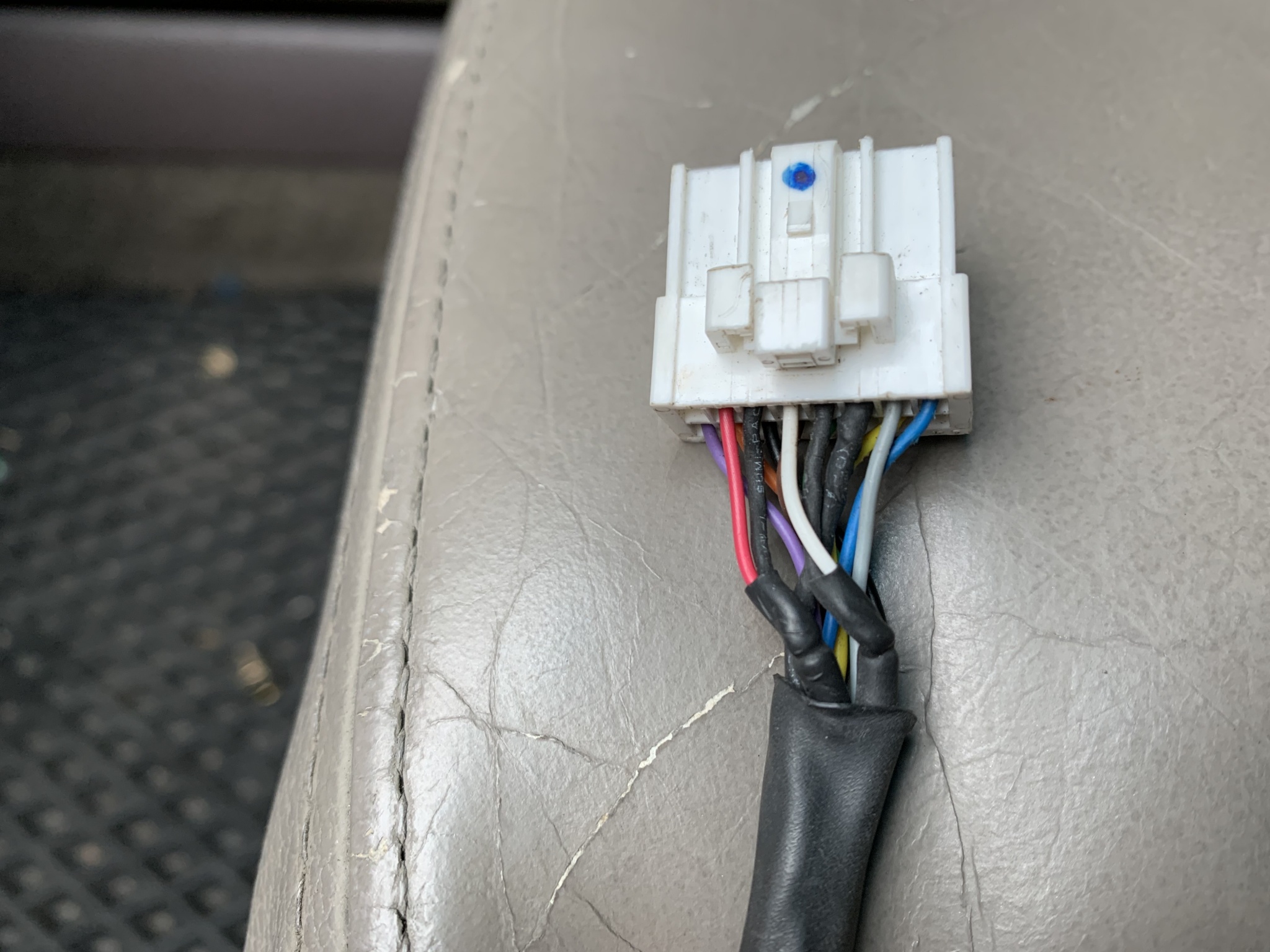

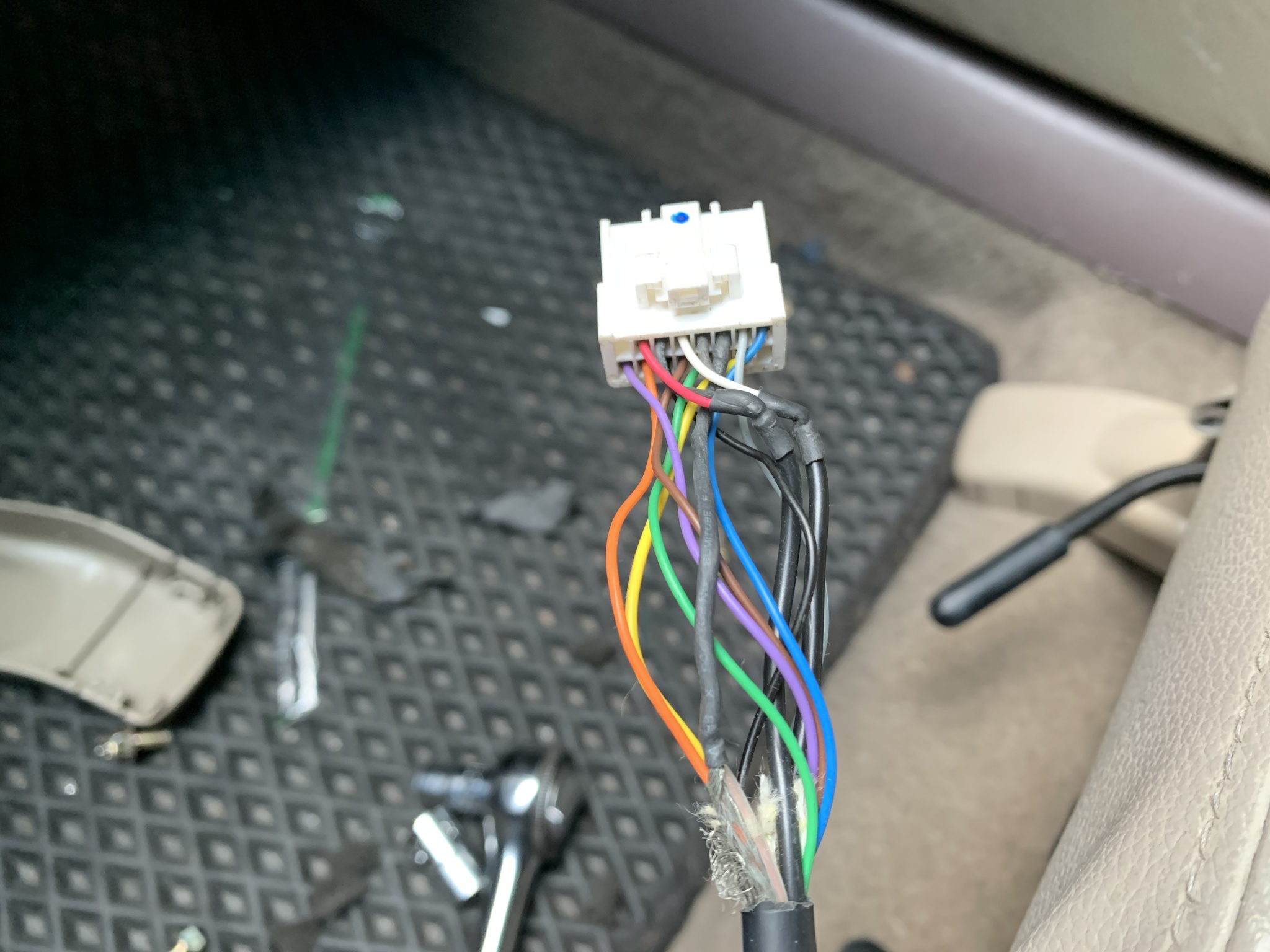

福特的官方配線用色

FORD TIERRA

電瓶正極B+:藍紅  啟動電ACC:粉紅黑  天線啟動ANT:藍黃
電瓶負極B-:黑  電話靜音:粉紅
前左喇叭:+黑紅 -黑白  前右喇叭:+紅 -白
後左喇叭:+棕白 -棕   後右喇叭:+綠 -綠橙

FORD ESCAPE

電瓶正極B+:黑藍  啟動電ACC:黃黑  天線啟動ANT:橙
小燈ILL:藍紅  電瓶負極B-:黑
前左喇叭:+橙淺綠 -淺藍白  前右喇叭:+白綠 -綠橙
後左喇叭:+棕黃  -灰藍   後右喇叭:+橙紅 -棕粉紅

FORD FOCUS

電瓶正極B+:橙黑  啟動電ACC:黃綠
小燈ILL:橙黑(6v)  電瓶負極B-:黑綠
前左喇叭:+白黑 -灰黑  前右喇叭:+白紅 -灰紅
後左喇叭:+白紫 -灰白  後右喇叭:+白  -灰

FORD PRZ 小貨車

電瓶正極B+:白  啟動電ACC:白黑
小燈ILL:紅黃  電瓶負極B-:黑
前左喇叭:+藍黑 -藍  前右喇叭:+紅黑 -紅
後左喇叭:+黃綠 -綠  後右喇叭:+灰黑 -灰

FORD MONDEO

電瓶正極B+:橙黑  啟動電ACC:藍黑or黃綠  天線啟動ANT:白or黑橙
小燈ILL:白綠or細橙黑  電瓶負極B-:黑綠
前左喇叭:+白黑 -棕黃  前右喇叭:+白紅 -棕紅
後左喇叭:+白紫 -棕白  後右喇叭:+白  -棕
