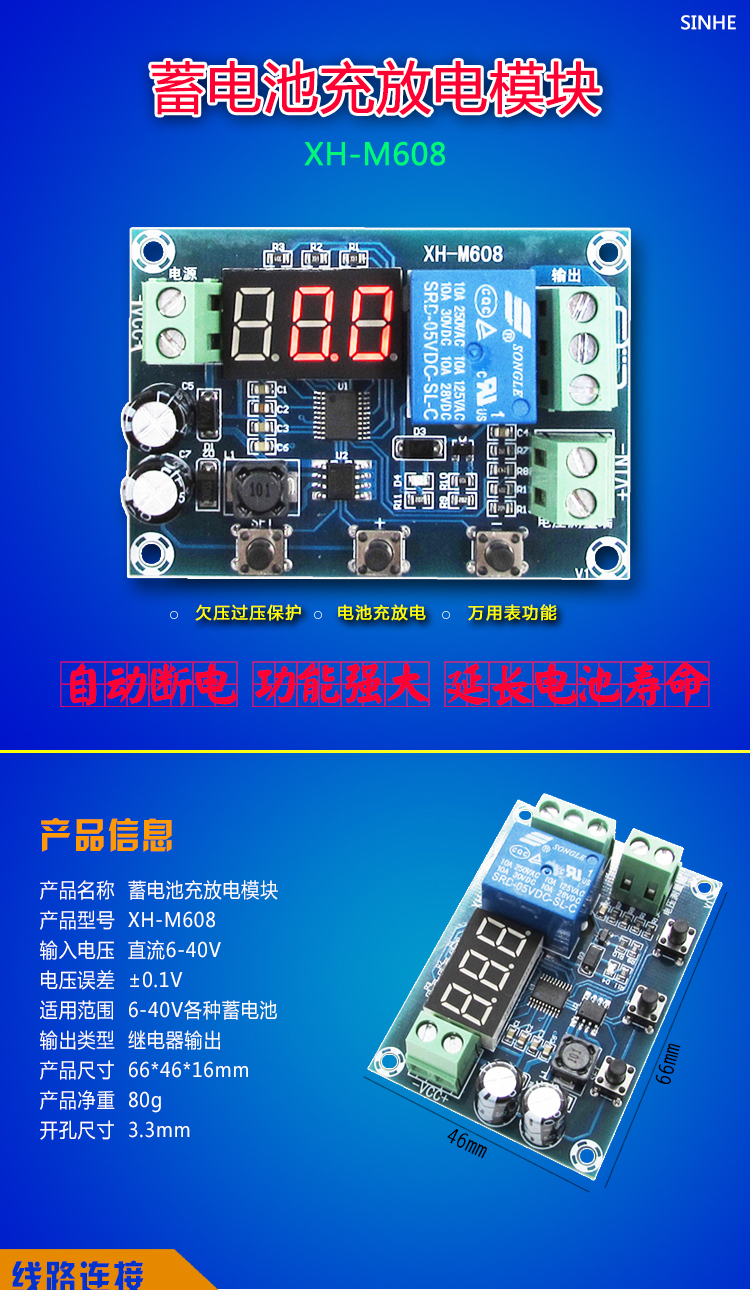

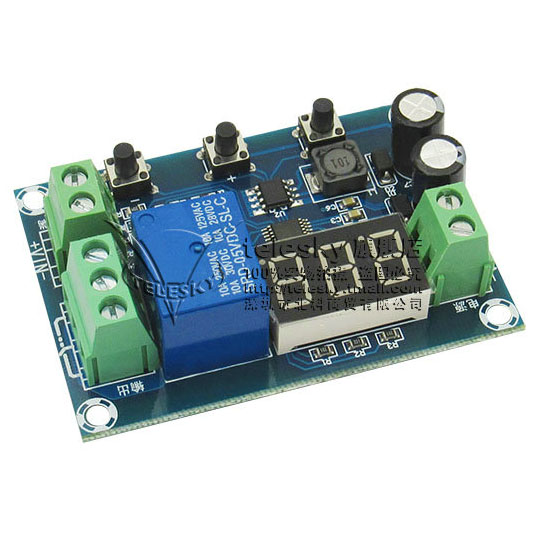

[文件]蓄电池充放电电源模块板 集成电压表 欠压过压保护 定时充放电

电源DC6-40V

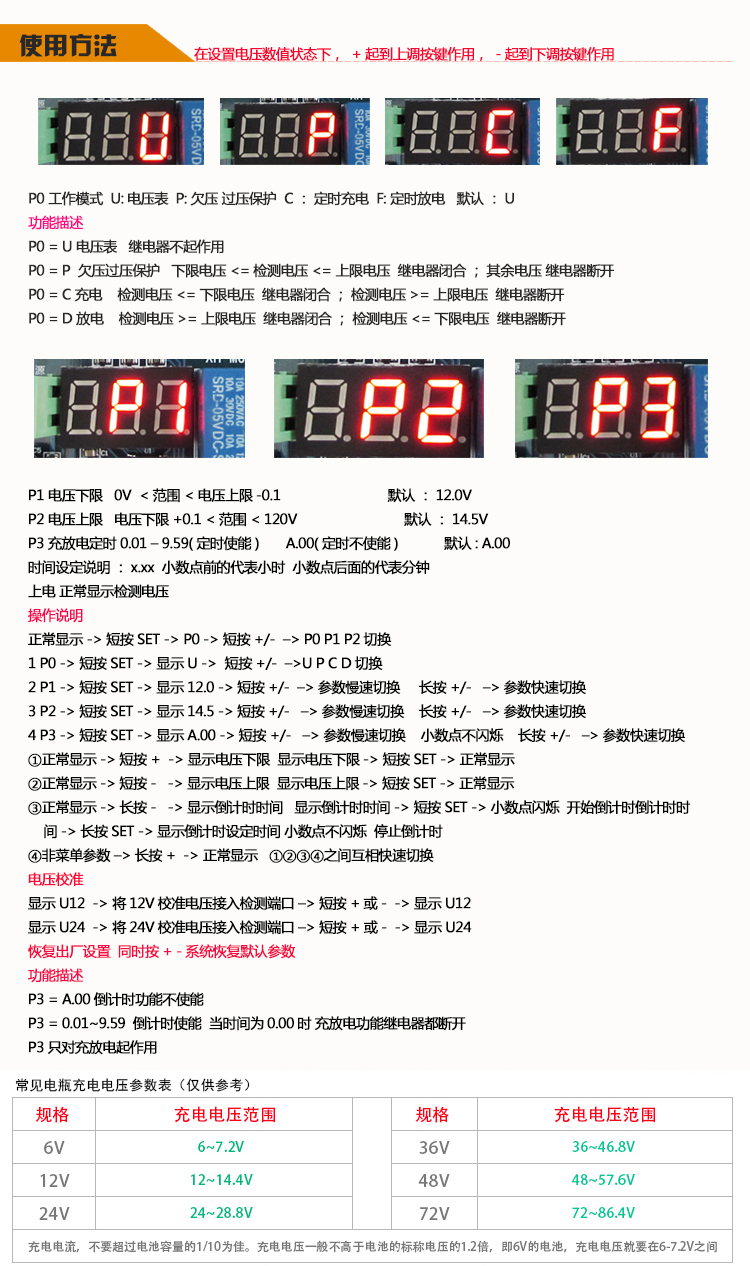

菜单

P0工作模式  U:电压表  P:欠压 过压保护  C:定时充电  F:定时放电   默认:U
P1电压下限   0V  <范围<电压上限-0.1      默认:12.0V
P2电压上限   电压下限+0.1 <范围< 120V     默认:14.5V
P3充放电定时0.01– 9.59(定时使能)   A.00(定时不使能)     默认: A.00
时间设定说明:x.xx  小数点前的代表小时  小数点后面的代表分钟

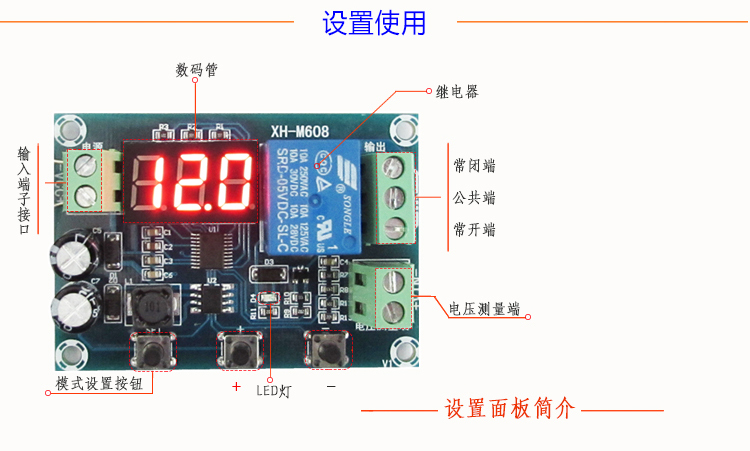

按键与显示

设置键:SET    加键:ADD    减键:DEC
上电正常显示检测电压
正常显示->短按SET -> P0 ->短按ADD/DEC–> P0 P1 P2切换
1 P0 ->短按SET ->显示U ->  短按ADD/DEC–>U P C D切换
2 P1 ->短按SET ->显示12.0 ->短按ADD/DEC–>参数慢速切换
          长按ADD/DEC–>参数快速切换
3 P2 ->短按SET ->显示14.5 ->短按ADD/DEC–>参数慢速切换
         长按ADD/DEC–>参数快速切换
4 P3 ->短按SET ->显示A.00 ->短按ADD/DEC–>参数慢速切换    小数点不闪烁
         长按ADD/DEC–>参数快速切换
①正常显示->短按ADD ->显示电压下限
显示电压下限->短按SET ->正常显示
②正常显示->短按DEC ->显示电压上限
显示电压上限->短按SET ->正常显示
③正常显示->长按DEC ->显示倒计时时间
  显示倒计时时间->短按SET ->小数点闪烁  开始倒计时
  倒计时时间->长按SET ->显示倒计时设定时间 小数点不闪烁  停止倒计时
④非菜单参数–>长按ADD ->正常显示
①②③④之间互相快速切换

电压校准

同时按ADD DEC上电->显示U12
显示U12  ->将12V校准电压接入检测端口–>短按ADD或DEC ->显示U24
显示U24  ->将24V校准电压接入检测端口–>短按ADD或DEC ->显示24.0
恢复出厂设置 同时按ADD DEC系统恢复默认参数

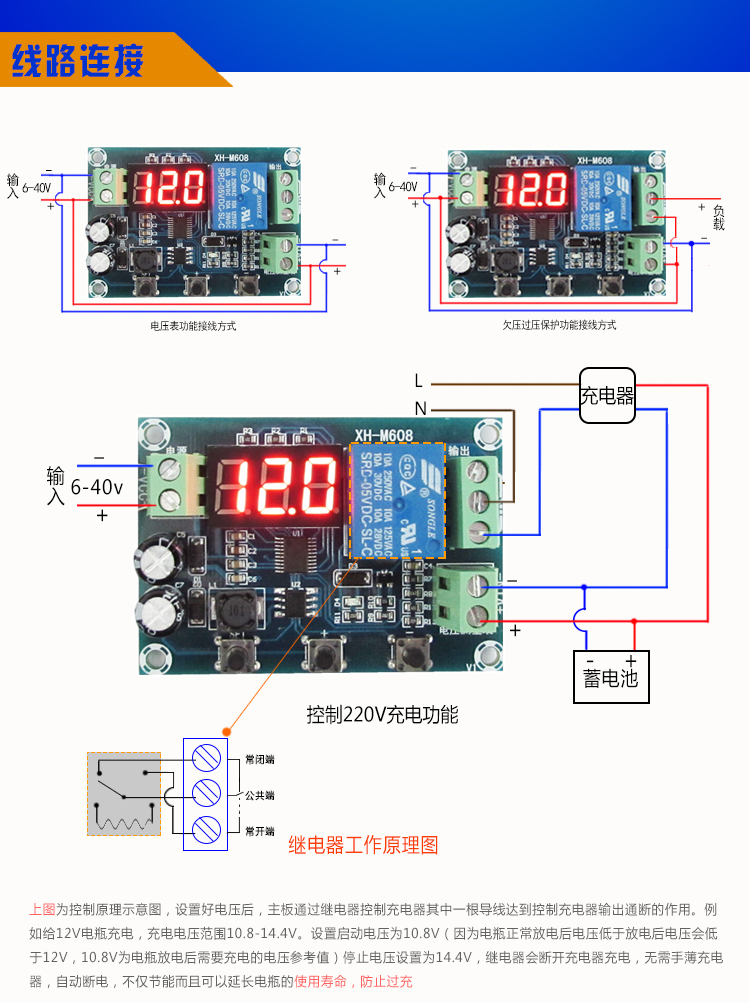

功能描述

P0 = U电压表  继电器不起作用
P0 = P  欠压过压保护
   下限电压<=检测电压<=上限电压  继电器闭合;其余电压 继电器断开
P0 = C充电
   检测电压<=下限电压  继电器闭合;检测电压>=上限电压  继电器断开
P0 = D放电
   检测电压>=上限电压  继电器闭合;检测电压<=下限电压  继电器断开
P3 = A.00倒计时功能不使能
P3 = 0.01~9.59  倒计时使能  当时间为0.00时 充放电功能继电器都断开
P3只对充放电起作用
