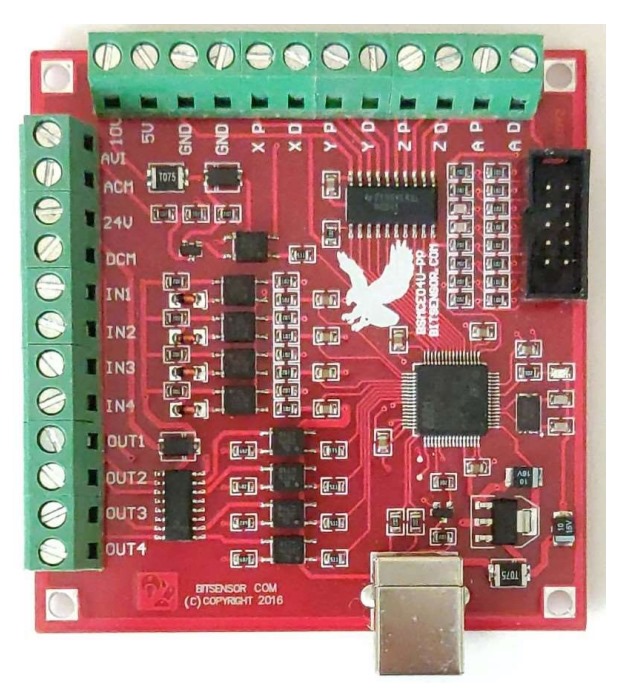

為了組裝一些簡易CNC來優化加工效率和精度，在淘寶上找了便宜的 Mach3 控制卡(BSMCE04U-PP)，但在控制主軸上卻遇到了很多奇怪的現象.....原來是....

上圖中的 10V 是 PWM 的波型準位電壓，它必須輸入一個適合的電壓值來匹配控制器支援的 AVI 準位，難怪在一些文章或影片中會看到一個說法說是這卡可以支援 10V/5V 的準位。只要把一旁的 5V 電壓接過去，那就變成是 5V 的　PWM 波型了。

但這裡其實又點出一個問題，這裡輸出的 PWM 訊號，它其實是數位訊息，但它卻用 AVI 的方式標註，這對於一些VFD 變頻器來說，可能會出現訊號波動的狀態，造成主軸的運轉不穩定。

這裡解決的方式是在 VFD 的 AVI 和  COM 輸入端上接上一個 22 µF 25V 的電容來作濾波，這樣就可以讓主軸穩定轉動。
